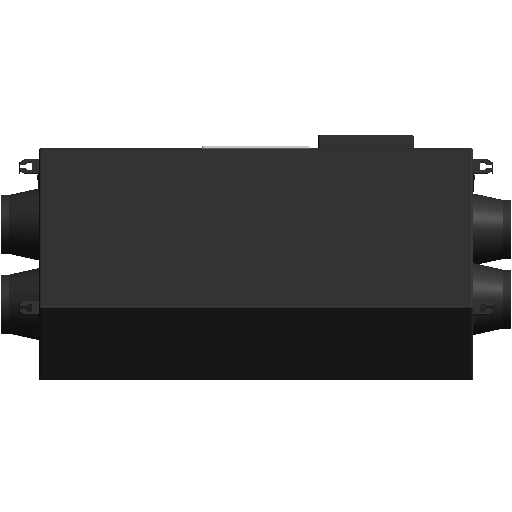

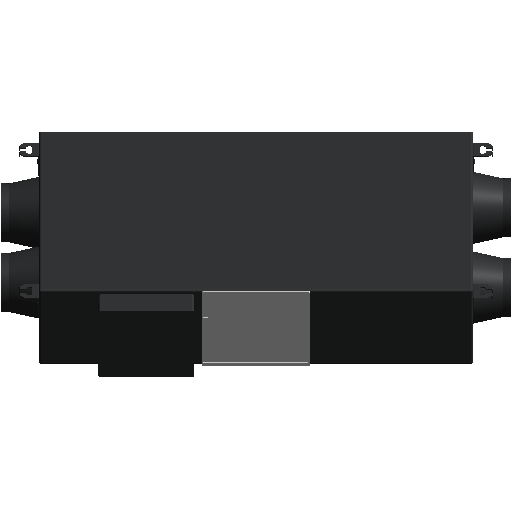

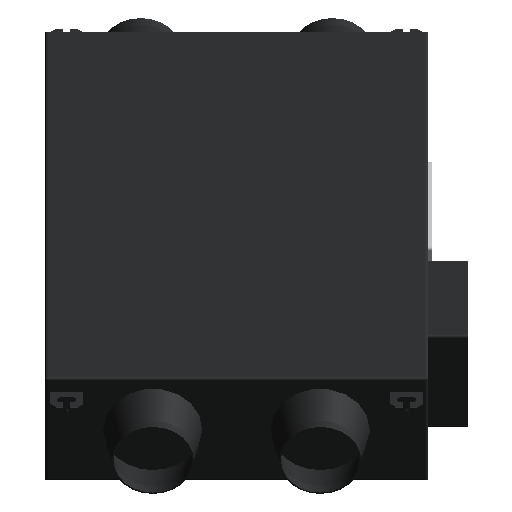

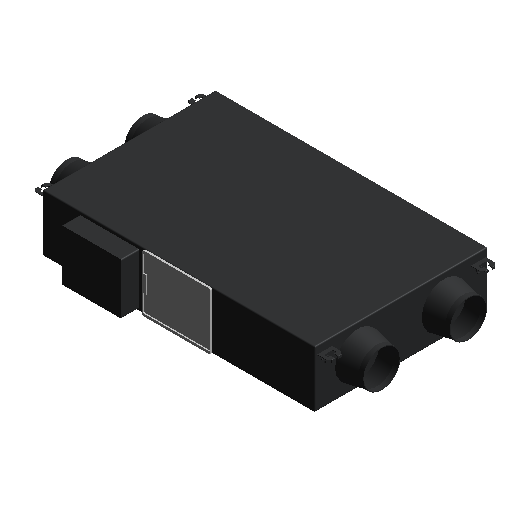

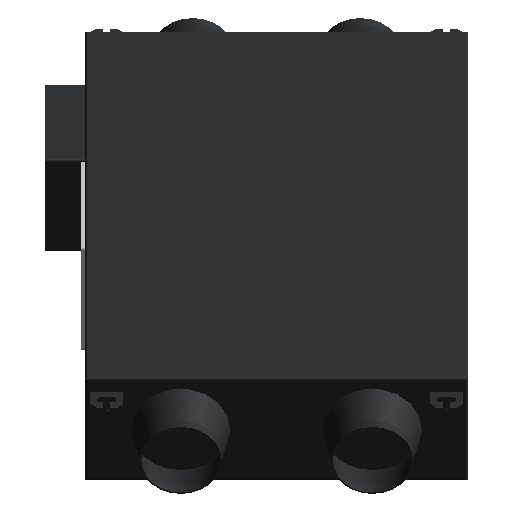

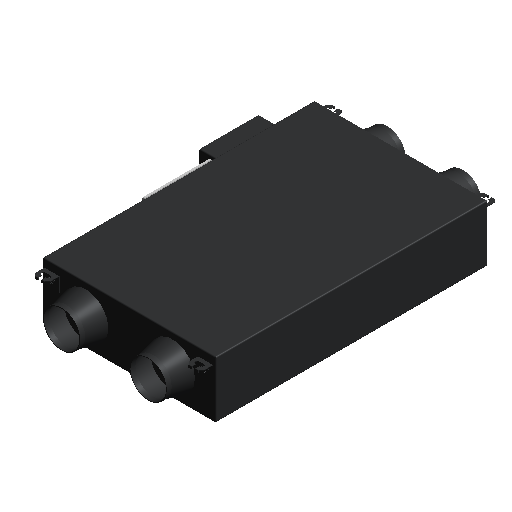

轻型商用-除霾新风机(双向流基准箱体净化型)-XKJG250~350／QR-A(S)-J

浏览量 126
下载量 133
收藏量 1
立即下载 收藏
  • 缩略图
  • 3D
规格

XKJG250/QR-A(S)-J

  • 电气
    • 额定电压 220V
    • 极数 1
    • 频率 50Hz
  • 标识数据
    • 设备状态 ---
    • 国标编码 30-43.30.00
    • 制造商 美的
    • 安装日期 ---
    • 设备巡检周期 ---
    • 成本 ---
    • 注释记号 ---
    • 安装单位联系人 ---
    • 所属空间 ---
    • 维保单位联系人 ---
    • 维修次数 ---
    • 关联合同3 ---
    • 型号 XKJG250/QR-A(S)-J
    • 设备编码 ---
    • 上游构件编码 ---
    • 类型图像 ---
    • 安装单位 ---
    • 关联合同2 ---
    • 启用日期 ---
    • 下游构件编码 ---
    • 说明 ---
    • 安装单位联系电话 ---
    • 设计寿命 ---
    • 设备负责人 ---
    • 安装位置 ---
    • 附件 ---
    • 设备负责人联系电话 ---
    • 关联合同1 ---
    • 维保单位 ---
    • 设备类别 除霾新风机
    • 序列号 ---
    • 上游构件名称 ---
    • 下游构件名称 ---
    • URL ---
    • 生产日期 ---
    • 维保周期 ---
    • 部件代码 ---
    • 维保单位联系电话 ---
    • 类型注释 ---
  • 机械
    • 制热焓效率 76%
    • 制热温度效率 82%
    • 制冷焓效率 70%
    • 净重 46kg
    • 制冷温度效率 71%
    • PM2.5一次去除率 99%
    • 备注 石墨烯改性高分子膜芯体
    • 机外余压 125Pa
    • 开关操作 液晶控制器
    • 噪音值(dB(A)) 35/20
  • 尺寸标注
    • 风口长度 97mm
    • 配电箱宽度 73mm
    • 排风口直径 150mm
    • 设备深度 700mm
    • 设备高度 230mm
    • 空心半径1 89mm
    • 回风口直径 150mm
    • 空心半径2 72mm
    • 空心半径3 72mm
    • 把手高度 69mm
    • 新风口直径 150mm
    • 送风口直径 150mm
    • 风口底部半径 92mm
    • 设备宽度 1100mm
    • 配电箱高度 207mm
    • 风口直径 150mm
    • 风口间距1 306mm
    • 检修口高度 230mm
    • 配电箱长度 242mm
    • 吊耳间距 621mm
    • 风口间距2 350mm
    • 检修口长度 275mm
  • 材质和装饰
    • 主体材质 ---
  • 机械 - 流量
    • 标准风量 250m³/h
  • 电气 - 负荷
    • 额定功率 100W
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-14
构件有问题？点我反馈
构件品牌 Midea
