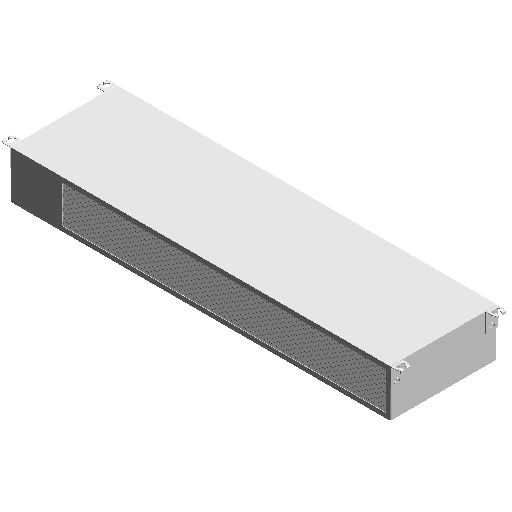

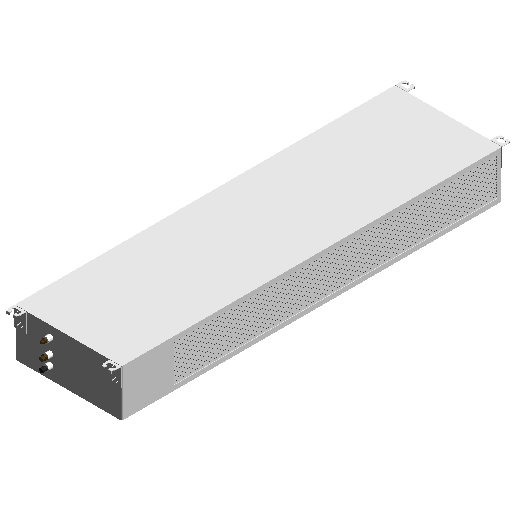

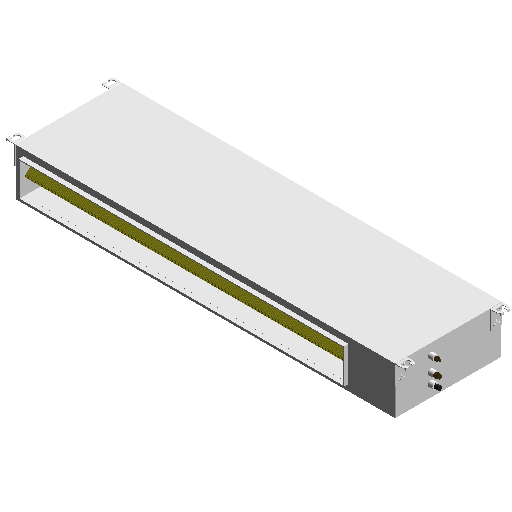

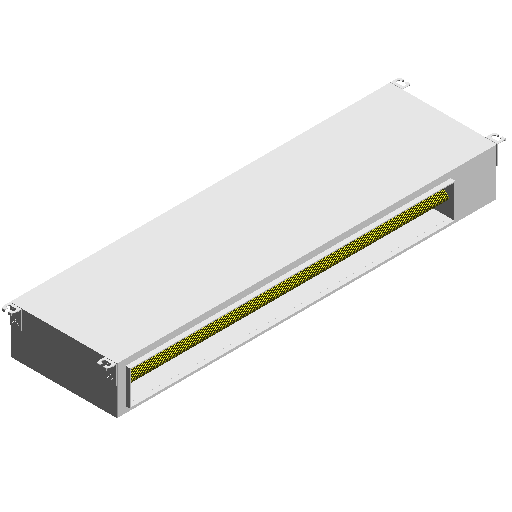

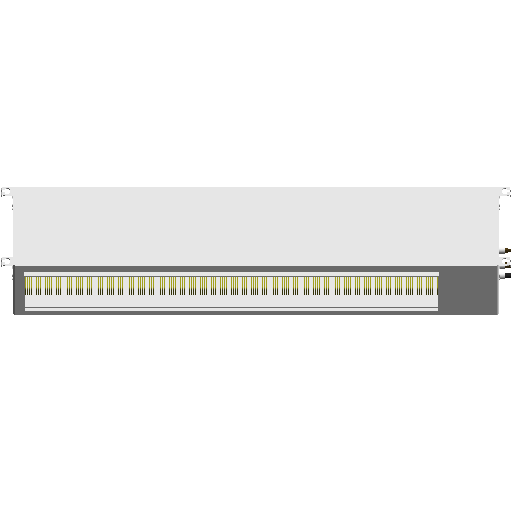

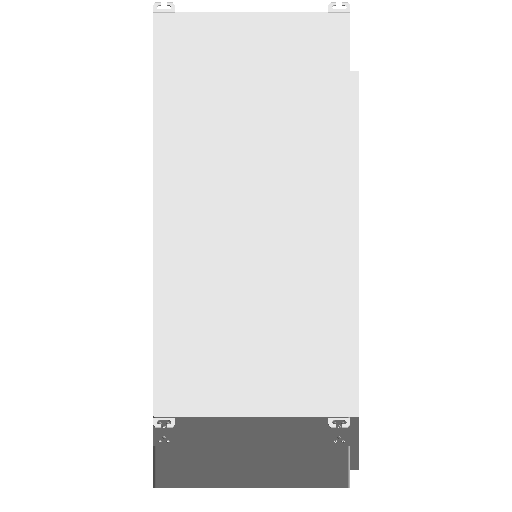

大多联室内机-Air C+薄型风管机-MDV-D80~112T3／BP3(D)N1-D2(B)

浏览量 976
下载量 317
收藏量 11
立即下载 收藏
  • 缩略图
  • 3D
规格

MDV-D100T3/BP3DN1-D2

  • 电气
    • 频率 50Hz
    • 电辅热 1
    • 额定电压 220V
    • 极数 1
  • 标识数据
    • 设备编码 ---
    • 安装位置 ---
    • 说明 ---
    • 所属空间 ---
    • 设备状态 ---
    • 启用日期 ---
    • 关联合同2 ---
    • 安装日期 ---
    • 生产日期 ---
    • 设备类别 多联机室内机
    • 维保周期 ---
    • 下游构件名称 ---
    • 设备巡检周期 ---
    • 关联合同3 ---
    • 下游构件编码 ---
    • 制造商 美的
    • 注释记号 ---
    • 关联合同1 ---
    • 类型注释 ---
    • 设备负责人联系电话 ---
    • 附件 ---
    • 安装单位 ---
    • 安装单位联系电话 ---
    • 部件代码 ---
    • URL ---
    • 序列号 ---
    • 安装单位联系人 ---
    • 国标编码 30-44.25.00
    • 类型图像 ---
    • 设计寿命 ---
    • 型号 MDV-D100T3/BP3DN1-D2
    • 维保单位联系电话 ---
    • 上游构件编码 ---
    • 设备负责人 ---
    • 维保单位 ---
    • 成本 ---
    • 维保单位联系人 ---
    • 维修次数 ---
    • 上游构件名称 ---
  • 尺寸标注
    • 连接管液管管径 9.52mm
    • 回风口高度 159mm
    • 连接管气管管径 15.9mm
    • 回风口宽度 1500mm
    • 连接管排水管管径 25mm
    • 设备高度 199mm
    • 送风口边距 40mm
    • 设备深度 450mm
    • 送风口宽度 1500mm
    • 回风口边距 20mm
    • 设备宽度 1600mm
    • 送风口高度 139mm
  • 机械 - 负荷
    • 名义制热量 13.6kW
    • 电辅制热量 2.4kW
    • 名义制冷量 10kW
  • 材质和装饰
    • 主体材质 ---
  • 机械
    • 静压(Pa) 10~80
    • 质量 29kg
    • 噪音值(dB(A)) 39.5~31.5
  • 机械 - 流量
    • 标准风量 1700m³/h
  • 电气 - 负荷
    • 电辅额定电流 10.9A
    • 电辅额定功率 2400W
    • 额定电流 12A
    • 额定功率 2528W
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
