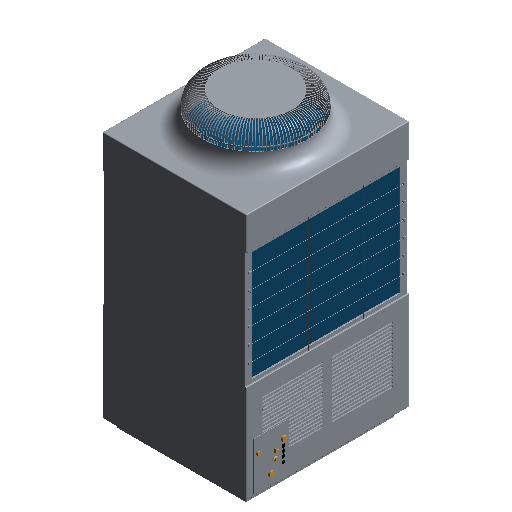

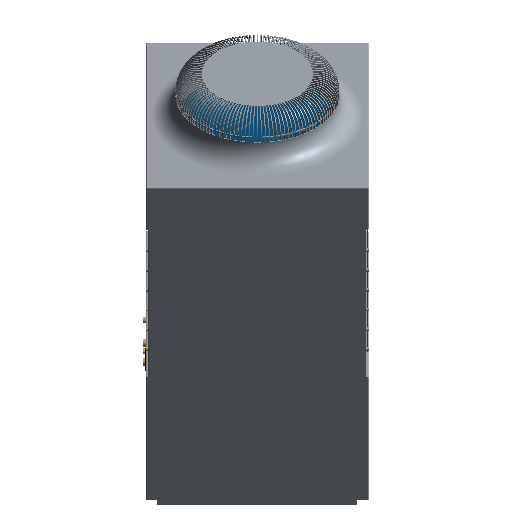

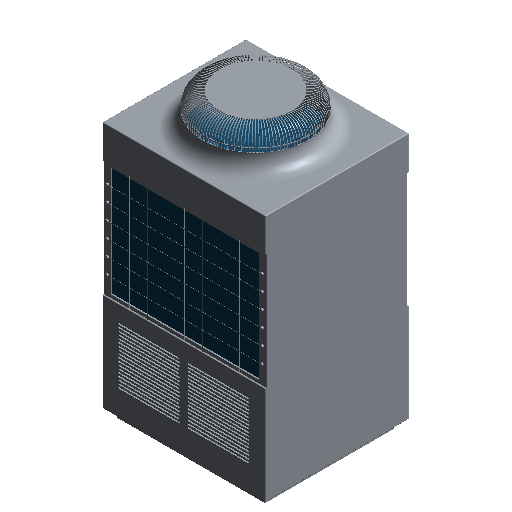

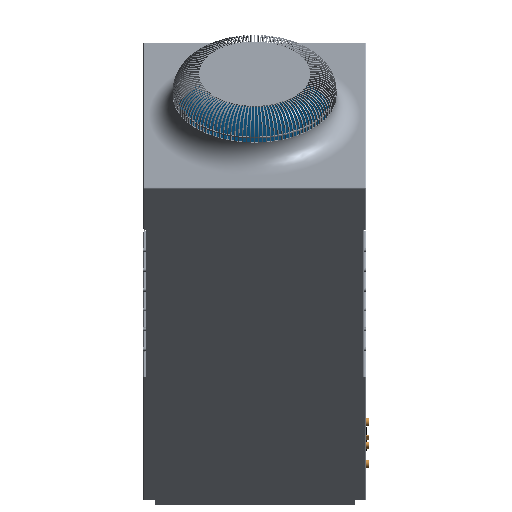

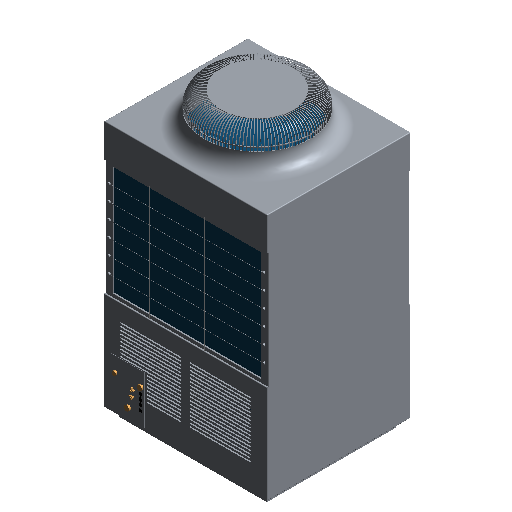

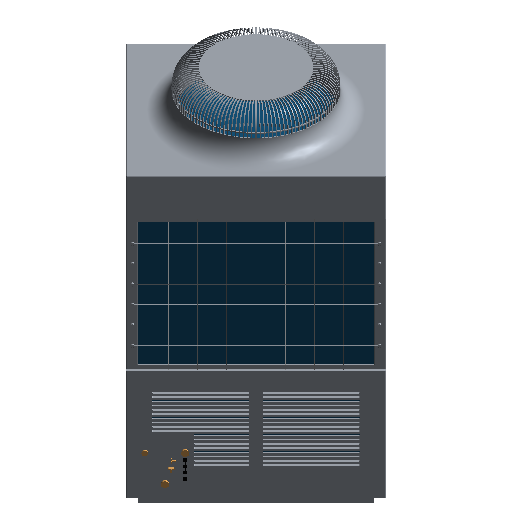

商热采暖-直热循环热水机-RSJ-420／S-820

浏览量 195
下载量 140
收藏量 5
立即下载 收藏
  • 缩略图
  • 3D
规格

RSJ-420/S-820

  • 尺寸标注
    • 宽度1 847mm
    • 连接管循环水管管径 32mm
    • 连接管出水管管径 32mm
    • 开窗外径 650mm
    • 边宽 44.9999999999949mm
    • 设备高度 1770mm
    • 底高 50mm
    • 设备深度 895mm
    • 开窗直径 640mm
    • 高度1 1570mm
    • 高度2 1345.2mm
    • 连接管进水管管径 25mm
    • 设备宽度 1000mm
  • 电气
    • 额定电压 380V
    • 极数 3
    • 频率 50Hz
  • 标识数据
    • 设备编码 ---
    • 上游构件编码 ---
    • 设备状态 ---
    • 部件代码 ---
    • 安装位置 ---
    • 型号 RSJ-200/S-540V1
    • 国标编码 30-40.15.00
    • 启用日期 ---
    • 设备类别 单元式热水设备
    • 维保周期 ---
    • 安装日期 ---
    • 设备巡检周期 ---
    • URL ---
    • 下游构件编码 ---
    • 设备负责人联系电话 ---
    • 注释记号 ---
    • 序列号 ---
    • 说明 ---
    • 安装单位联系人 ---
    • 上游构件名称 ---
    • 下游构件名称 ---
    • 所属空间 ---
    • 附件 ---
    • 制造商 美的
    • 关联合同1 ---
    • 生产日期 ---
    • 设计寿命 ---
    • 维保单位联系电话 ---
    • 关联合同3 ---
    • 设备负责人 ---
    • 安装单位 ---
    • 维保单位 ---
    • 类型注释 ---
    • 类型图像 ---
    • 安装单位联系电话 ---
    • 维保单位联系人 ---
    • 维修次数 ---
    • 关联合同2 ---
    • 成本 ---
  • 材质和装饰
    • 主体材质 ---
  • 机械 - 负荷
    • 名义制热量 41kW
  • 机械 - 流量
    • 循环水流量 6.6m³/h
    • 名义产水量 0.88m³/h
  • 机械
    • 最大并联数量 4
    • 温度设定范围(℃) 默认55℃，40~60℃可调
    • 额定水阻 110kPa
    • 线控器 KJR-51/BMK-A，选配
    • 质量 271kg
    • 冷媒填充量 5kg
    • 噪音值(dB(A)) 64
    • 冷媒种类 R22
    • 冷水补水压力范围 0.2MPa~0.4MPa，设计0.25MPa
    • 环境运行范围(℃) -10~46
  • 电气 - 负荷
    • 额定功率 9.88kW
    • 最大输入电流 22A
    • 最大输入功率 13kW
    • 额定电流 17A
分类 暖通-冷热源设备-热泵机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
