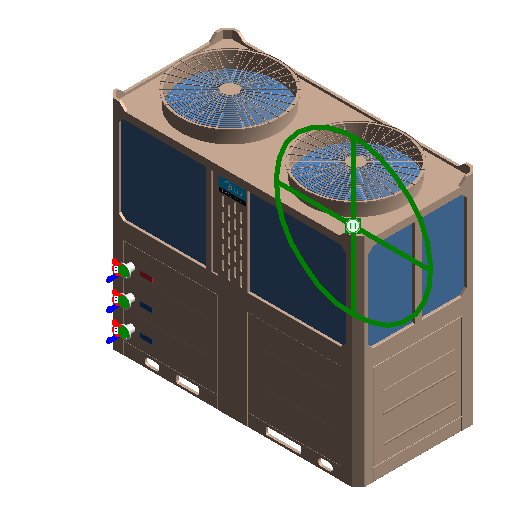

商热采暖-直热循环热水机-RSJ-820／SN1-H

浏览量 116
下载量 165
收藏量 4
立即下载 收藏
  • 缩略图
  • 3D
规格

RSJ-820/SN1-H

  • 电气
    • 极数 3
    • 频率 50Hz
    • 额定电压 380V
  • 标识数据
    • 设备类别 单元式热水设备
    • 下游构件名称 ---
    • 安装日期 ---
    • 说明 ---
    • 国标编码 30-40.15.00
    • 启用日期 ---
    • 安装单位联系人 ---
    • 所属空间 ---
    • 设备巡检周期 ---
    • 维保单位 ---
    • 维保周期 ---
    • 类型注释 ---
    • 设备编码 ---
    • 类型图像 ---
    • 型号 RSJ-820/SN1-H
    • URL ---
    • 安装单位 ---
    • 上游构件编码 ---
    • 下游构件编码 ---
    • 安装单位联系电话 ---
    • 设计寿命 ---
    • 设备负责人 ---
    • 安装位置 ---
    • 维修次数 ---
    • 制造商 美的
    • 关联合同1 ---
    • 设备负责人联系电话 ---
    • 生产日期 ---
    • 关联合同3 ---
    • 设备状态 ---
    • 序列号 ---
    • 注释记号 ---
    • 上游构件名称 ---
    • 成本 ---
    • 维保单位联系电话 ---
    • 维保单位联系人 ---
    • 附件 ---
    • 关联合同2 ---
    • 部件代码 ---
  • 尺寸标注
    • 设备深度 1025mm
    • 连接管出水管管径 50mm
    • 设备宽度 1995mm
    • 底部高度 100mm
    • 壁厚 20mm
    • 设备高度 1770mm
    • 深度1 960.999999999997mm
    • 侧面半径 25.6249999999962mm
    • 开窗高度 92.0867661292065mm
    • 连接管进水管管径 50mm
    • 半径1 27.6249999999962mm
    • 高度1 920.209699996326mm
    • 连接管循环水管管径 50mm
    • 开窗直径 750mm
    • 法兰直径 100mm
  • 材质和装饰
    • 主体材质 ---
  • 机械 - 负荷
    • 名义制热量 82kW
  • 机械 - 流量
    • 名义产水量 1.76m³/h
    • 循环水流量 13m³/h
  • 机械
    • 额定水阻 160kPa
    • 最大并联数量 2
    • 冷媒填充量 8.8kg
    • 噪音值(dB(A)) 67
    • 冷媒种类 R410A
    • 冷水补水压力范围 0.2MPa~0.4MPa，设计0.25MPa
    • 质量 576kg
    • 温度设定范围(℃) 默认55℃，40~60℃可调
    • 环境运行范围(℃) -10~46
  • 电气 - 负荷
    • 额定功率 20.35kW
    • 最大输入功率 25kW
    • 最大输入电流 45A
    • 额定电流 35.8A
分类 暖通-冷热源设备-热泵机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
