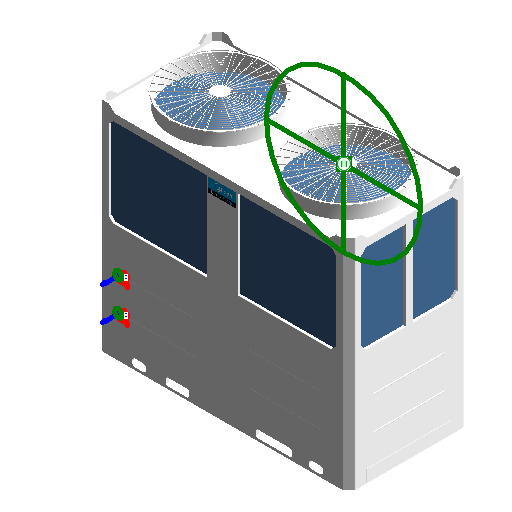

商热采暖-风冷热泵模块机组(W型)-LSQWRF65~130M／AN1-W

浏览量 1691
下载量 2035
收藏量 35
立即下载 收藏
  • 缩略图
  • 3D
规格

LSQWRF130M/AN1-W

  • 电气 - 负荷
    • 最大输入电流 110A
    • 制冷额定功率 39.16kW
    • 制冷额定电流 73.1A
    • 制热额定功率 40.8kW
    • 制热额定电流 76.1A
    • 最大输入功率 60.2kW
  • 电气
    • 极数 3
    • 额定电压 380V
    • 频率 50Hz
  • 机械 - 负荷
    • 额定制热量 142kW
    • 额定制冷量 130kW
  • 标识数据
    • 型号 LSQWRF130M/AN1-W
    • 序列号 ---
    • 成本 ---
    • 注释记号 ---
    • 国标编码 30-44.25.00
    • 启用日期 ---
    • 安装单位联系电话 ---
    • 设备巡检周期 ---
    • 维保单位 ---
    • 设备类别 多联机室外机
    • 维保周期 ---
    • 关联合同3 ---
    • 上游构件名称 ---
    • 关联合同2 ---
    • 设备编码 ---
    • 下游构件名称 ---
    • 安装位置 ---
    • 类型图像 ---
    • 安装单位联系人 ---
    • 说明 ---
    • 关联合同1 ---
    • 安装日期 ---
    • 设计寿命 ---
    • 设备负责人 ---
    • 安装单位 ---
    • 附件 ---
    • 维修次数 ---
    • 设备负责人联系电话 ---
    • 制造商 美的
    • 设备状态 ---
    • 所属空间 ---
    • 上游构件编码 ---
    • 下游构件编码 ---
    • URL ---
    • 生产日期 ---
    • 维保单位联系电话 ---
    • 部件代码 ---
    • 维保单位联系人 ---
    • 类型注释 ---
  • 机械
    • 水侧换热器 壳管式
    • 噪音值(dB(A)) 68
    • 压缩机数量 2
    • 运行重量 938kg
    • 冷媒填充量 20kg
    • 水侧承压 1MPa
    • 风机数量 2
    • 空气侧换热器 翅片盘管式
    • 净重 875kg
    • 水侧阻力 0.06MPa
    • 冷媒种类 R410A
  • 尺寸标注
    • 设备深度 1120mm
    • 连接管出水管管径 65mm
    • 侧面半径 25.6249999999962mm
    • 设备宽度 2200mm
    • 底部高度 100mm
    • 壁厚 20mm
    • 设备高度 2315mm
    • 半径1 27.6249999999962mm
    • 开窗高度 92.0867661292065mm
    • 高度1 920.209699996326mm
    • 连接管进水管管径 65mm
    • 开窗直径 750mm
    • 法兰直径 100mm
  • 材质和装饰
    • 主体材质 ---
  • 机械 - 流量
    • 额定水流量 22.4m³/h
    • 标准风量 48000m³/h
分类 暖通-冷热源设备-热泵机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
