规格

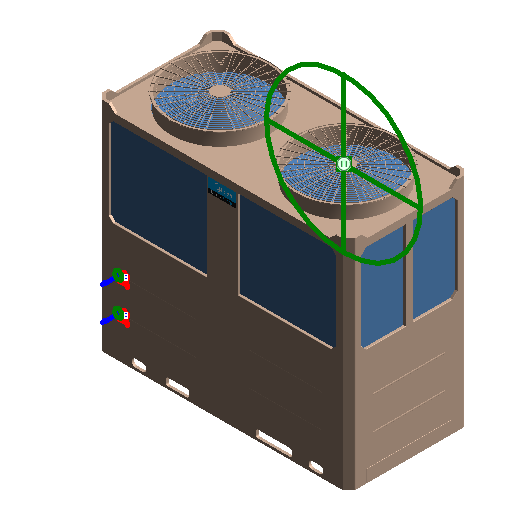

LSQWRF130M/AN1-H2
- 电气 - 负荷
- 最大输入电流 100A
- 制冷额定功率 38.5kW
- 制冷额定电流 72.4A
- 制热额定功率 40.4kW
- 制热额定电流 75.4A
- 最大输入功率 55kW
- 电气
- 极数 3
- 额定电压 380V
- 频率 50Hz
- 机械 - 负荷
- 额定制热量 142kW
- 额定制冷量 130kW
- 标识数据
- 型号 LSQWRF130M/AN1-H2
- 序列号 ---
- 成本 ---
- 注释记号 ---
- 国标编码 30-44.25.00
- 启用日期 ---
- 安装单位联系电话 ---
- 设备巡检周期 ---
- 维保单位 ---
- 设备类别 多联机室外机
- 维保周期 ---
- 关联合同3 ---
- 上游构件名称 ---
- 关联合同2 ---
- 设备编码 ---
- 下游构件名称 ---
- 安装位置 ---
- 类型图像 ---
- 安装单位联系人 ---
- 说明 ---
- 关联合同1 ---
- 安装日期 ---
- 设计寿命 ---
- 设备负责人 ---
- 安装单位 ---
- 附件 ---
- 维修次数 ---
- 设备负责人联系电话 ---
- 制造商 美的
- 设备状态 ---
- 所属空间 ---
- 上游构件编码 ---
- 下游构件编码 ---
- URL ---
- 生产日期 ---
- 维保单位联系电话 ---
- 部件代码 ---
- 维保单位联系人 ---
- 类型注释 ---
- 机械
- 水侧换热器 壳管式
- 噪音值(dB(A)) 68
- 压缩机数量 2
- 运行重量 973kg
- 冷媒填充量 23kg
- 水侧承压 1MPa
- 风机数量 2
- 空气侧换热器 翅片盘管式
- 净重 910kg
- 水侧阻力 0.06MPa
- 冷媒种类 R410A
- 尺寸标注
- 设备深度 1120mm
- 连接管出水管管径 65mm
- 侧面半径 25.6249999999962mm
- 设备宽度 2200mm
- 底部高度 100mm
- 壁厚 20mm
- 设备高度 2315mm
- 半径1 27.6249999999962mm
- 开窗高度 92.0867661292065mm
- 高度1 920.209699996326mm
- 连接管进水管管径 65mm
- 开窗直径 750mm
- 法兰直径 100mm
- 材质和装饰
- 主体材质 ---
- 机械 - 流量
- 额定水流量 22.4m³/h
- 标准风量 48000m³/h
分类
模型格式 rfa
适配软件
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
