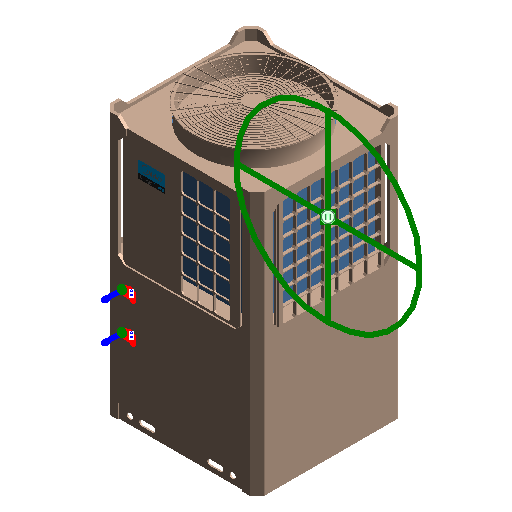

商热采暖-定频烈焰-DN-Y310~E550／NSN1-H

浏览量 82
下载量 48
收藏量 0
立即下载 收藏
  • 缩略图
  • 3D
规格

DN-E550/NSN1-H

  • 机械
    • 水侧换热器 同轴套管换热器
    • 安全装置 高低压开关，防冻保护装置，过流保护装置，电源相序保护装置等
    • 最大并联数量 16
    • 线控器 KJRX-120A/BMKO
    • 水侧承压 1600kPa
    • 运行控制 线控器控制，远程控制，运行状态显示，故障报警等
    • 名义制热性能系数 2.05
    • 冷媒填充量 5.6kg
    • 水侧阻力 60kPa
    • 噪音值(dB(A)) 67
    • 运行重量 312kg
    • 防触电保护类型 Ⅰ类
    • 冷媒种类 R410A
    • 防水等级 IPX4
    • 机组型式 地板辐射型/散热器型
    • 低温制热性能系数 1.8
    • 净重 306kg
  • 电气
    • 频率 50Hz
    • IPLV(H)35℃/41℃/55℃ 3.18/2.95/2.30
    • 额定电压 380V
    • 极数 3
  • 机械 - 负荷
    • 额定制热量 55kW
    • 名义制热量 29kW
    • 低温制热量 24.5kW
  • 电气 - 负荷
    • 最大输入电流 34A
    • 额定制热消耗功率 12kW
    • 名义制热消耗功率 14.1kW
    • 低温制热消耗功率 13.6kW
    • 最大输入功率 20.2kW
  • 标识数据
    • 设备编码 ---
    • 关联合同1 ---
    • 设备状态 ---
    • 注释记号 ---
    • 下游构件名称 ---
    • 安装单位 ---
    • 安装位置 ---
    • 型号 DN-E550/NSN1-H
    • 设备类别 多联机室外机
    • 说明 ---
    • 维保周期 ---
    • 序列号 ---
    • 设备巡检周期 ---
    • 成本 ---
    • 国标编码 30-44.25.00
    • 关联合同3 ---
    • 设备负责人联系电话 ---
    • 下游构件编码 ---
    • 所属空间 ---
    • 安装单位联系电话 ---
    • 关联合同2 ---
    • 部件代码 ---
    • URL ---
    • 生产日期 ---
    • 设计寿命 ---
    • 启用日期 ---
    • 维保单位联系电话 ---
    • 制造商 美的
    • 设备负责人 ---
    • 安装单位联系人 ---
    • 维保单位 ---
    • 安装日期 ---
    • 上游构件名称 ---
    • 维保单位联系人 ---
    • 类型图像 ---
    • 维修次数 ---
    • 附件 ---
    • 类型注释 ---
    • 上游构件编码 ---
  • 尺寸标注
    • 底部高度 100mm
    • 连接管进水管管径 40mm
    • 半径1 22mm
    • 壁厚 20mm
    • 开窗直径 750mm
    • 连接管出水管管径 40mm
    • 侧面半径 20mm
    • 设备高度 1780mm
    • 开窗高度 100mm
    • 设备深度 985mm
    • 高度1 920.209699996326mm
    • 设备宽度 1025mm
  • 材质和装饰
    • 主体材质 ---
  • 机械 - 流量
    • 额定水流量 7.2m³/h
分类 暖通-冷热源设备-热泵机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
