商热采暖-风冷热泵变频模块机组(I系列)-LSQRFL30M／VN1-I

浏览量 457
下载量 199
收藏量 1
立即下载 收藏
  • 缩略图

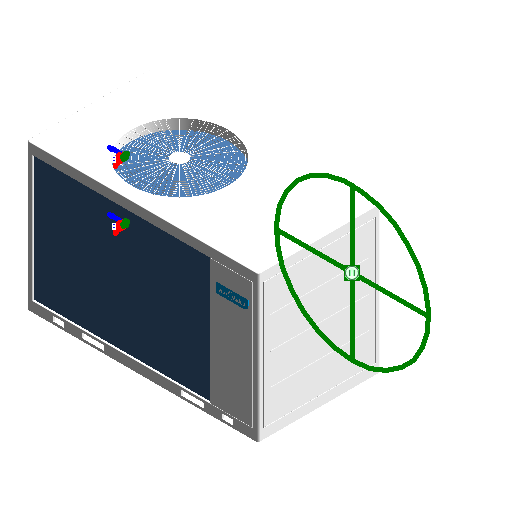

  • 3D
规格

LSQRFL30M/VN1-I

  • 机械
    • 运行控制 线控器，可手动自动开机，运行状态显示，故障报警等
    • 冷媒种类 R410A
    • 水侧阻力 55kPa
    • 制冷环境温度范围 -10~50℃
    • 冷媒填充量 10.5kg
    • 净重 300kg
    • 水侧换热器 板式换热器
    • 运行重量 310kg
    • 水侧承压 1000kPa
    • 空气侧换热器 翅片换热器
    • 制热环境温度范围 -15~30℃
  • 电气 - 负荷
    • 最大输入电流 20A
    • 制热额定电流 16.56A
    • 制冷额定功率 9.8kW
    • 最大输入功率 11.62kW
    • 制冷额定电流 15.85A
    • 制热额定功率 10.3kW
  • 电气
    • IPLV(C) 4.6
    • 极数 3
    • 额定电压 380V
    • 频率 50Hz
    • EER 3.05
  • 尺寸标注
    • 底高 80mm
    • 设备深度 1000mm
    • 水管下边距 200mm
    • 壁厚 20mm
    • 间距 800mm
    • 设备宽度 1870mm
    • 门板宽 390mm
    • 开窗直径 780mm
    • 水管左边距 204mm
    • 边距 530mm
    • 宽度1 85mm
    • 边宽 50mm
    • 连接管出水管管径 40mm
    • 水管间距 470mm
    • 设备高度 1175mm
    • 宽度2 180mm
    • 连接管进水管管径 40mm
  • 标识数据
    • 附件 ---
    • 设备类别 多联机室外机
    • 类型图像 ---
    • 下游构件名称 ---
    • 安装单位联系电话 ---
    • 安装单位联系人 ---
    • 安装单位 ---
    • 成本 ---
    • 生产日期 ---
    • 设备状态 ---
    • URL ---
    • 设计寿命 ---
    • 维保单位联系电话 ---
    • 序列号 ---
    • 安装位置 ---
    • 部件代码 ---
    • 制造商 美的
    • 型号 LSQRFL30M/VN1-I
    • 设备负责人 ---
    • 关联合同2 ---
    • 下游构件编码 ---
    • 国标编码 30-44.25.00
    • 说明 ---
    • 设备负责人联系电话 ---
    • 所属空间 ---
    • 类型注释 ---
    • 设备巡检周期 ---
    • 启用日期 ---
    • 维保单位联系人 ---
    • 设备编码 ---
    • 安装日期 ---
    • 关联合同1 ---
    • 关联合同3 ---
    • 上游构件名称 ---
    • 维保单位 ---
    • 维修次数 ---
    • 维保周期 ---
    • 注释记号 ---
    • 上游构件编码 ---
  • 机械 - 负荷
    • 名义制冷量 30kW
    • 名义制热量 33kW
  • 材质和装饰
    • 主体材质 ---
  • 机械 - 流量
    • 标准风量 12500m³/h
    • 额定水流量 5m³/h
分类 暖通-冷热源设备-热泵机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
