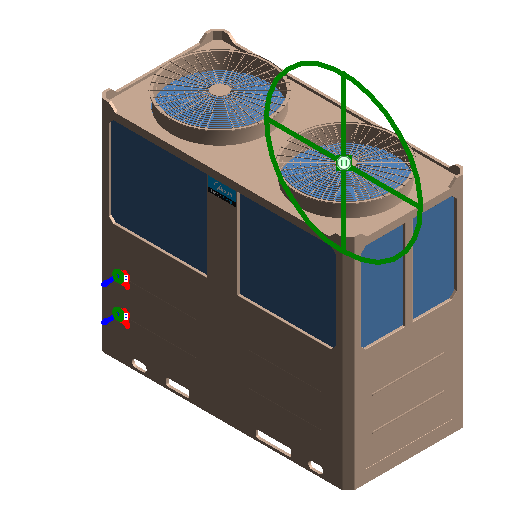

- 3D
规格
LSQWRFE70M/AN1-H1
- 机械
- 运行重量 600kg
- 水侧承压 1MPa
- 冷媒填充量 15kg
- 冷媒种类 R410A
- 净重 560kg
- 安全装置 高低压开关，防冻保护装置，过流保护装置，电源相序保护装置等。
- 运行控制 线控器控制，远程控制，运行状态显示，故障报警等
- 毛重 580kg
- 水侧换热器 干式壳管换热器
- 水侧阻力 0.046MPa
- 电气 - 负荷
- 最大输入功率 33.7kW
- 制冷额定功率 20.65kW
- 制热额定功率 23.16kW
- 电气
- 极数 3
- 名义COP 3.39
- IPLV(C) 3.7
- 频率 50Hz
- 额定电压 380V
- 机械 - 负荷
- 额定制热量 88kW
- 额定制冷量 70kW
- 标识数据
- 型号 LSQWRFE70M/AN1-H1
- 下游构件名称 ---
- 安装日期 ---
- URL ---
- 国标编码 30-44.25.00
- 安装单位联系人 ---
- 设备巡检周期 ---
- 维保单位 ---
- 设备类别 多联机室外机
- 维保周期 ---
- 启用日期 ---
- 注释记号 ---
- 设备编码 ---
- 类型注释 ---
- 安装单位 ---
- 制造商 美的
- 上游构件编码 ---
- 成本 ---
- 下游构件编码 ---
- 安装单位联系电话 ---
- 设计寿命 ---
- 设备负责人 ---
- 安装位置 ---
- 维修次数 ---
- 关联合同1 ---
- 设备负责人联系电话 ---
- 所属空间 ---
- 生产日期 ---
- 关联合同3 ---
- 设备状态 ---
- 序列号 ---
- 类型图像 ---
- 上游构件名称 ---
- 部件代码 ---
- 维保单位联系电话 ---
- 维保单位联系人 ---
- 附件 ---
- 关联合同2 ---
- 说明 ---
- 尺寸标注
- 设备深度 960mm
- 设备宽度 1995mm
- 底部高度 100mm
- 壁厚 20mm
- 设备高度 1780mm
- 侧面半径 25.6249999999962mm
- 半径1 27.6249999999962mm
- 开窗高度 92.0867661292065mm
- 连接管进水管管径 65mm
- 高度1 920.209699996326mm
- 连接管出水管管径 65mm
- 开窗直径 750mm
- 法兰直径 100mm
- 材质和装饰
- 主体材质 ---
- 机械 - 流量
- 标准风量 21000m³/h
- 额定水流量 12m³/h
