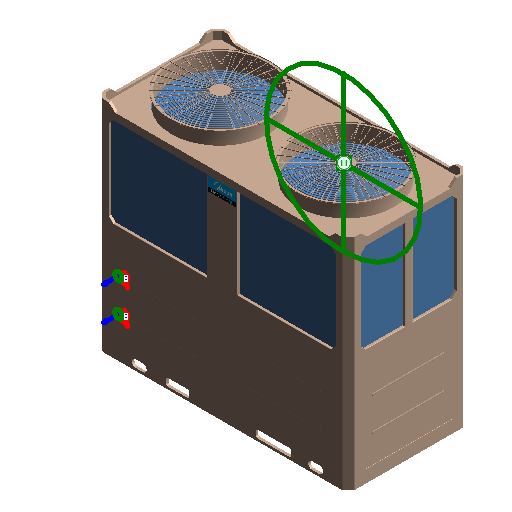

商热采暖-低温循环热水机-RSJ-E1000~2000／MSN1-H

浏览量 116
下载量 96
收藏量 3
立即下载 收藏
  • 缩略图
  • 3D
规格

RSJ-E1000/MSN1-H

  • 机械
    • 最大并联数量 16
    • 噪音值(dB(A)) 70
    • 净重 520kg
    • 出水温度(℃) 默认50℃，20~55℃可调
    • 安全装置 自动开关机，高低压开关，防冻保护装置，过流保护装置，电源相序保护装置等
    • 运行重量 530kg
    • 水侧阻力 25.8kPa
    • 冷媒种类 R410A
    • 运行控制 微电脑控制，线控器控制，远程控制，运行状态显示，故障报警等
    • 水侧承压 1600kPa
    • 水侧换热器 同轴套管换热器
    • 线控器 KJRX-120A/BMKO，选配
    • 冷媒填充量 10.5kg
  • 电气
    • 频率 50Hz
    • 极数 3
    • 名义COP 4.31
    • 额定电压 380V
  • 标识数据
    • 设备类别 单元式热水设备
    • 设计寿命 ---
    • 安装单位联系电话 ---
    • 维保周期 ---
    • 类型注释 ---
    • 国标编码 30-40.15.00
    • 附件 ---
    • 安装单位 ---
    • 所属空间 ---
    • 维修次数 ---
    • 设备负责人 ---
    • 生产日期 ---
    • 维保单位联系人 ---
    • 启用日期 ---
    • 制造商 美的
    • 关联合同2 ---
    • 类型图像 ---
    • 关联合同1 ---
    • 上游构件编码 ---
    • 型号 RSJ-E1000/MSN1-H
    • 注释记号 ---
    • 安装位置 ---
    • 下游构件编码 ---
    • 部件代码 ---
    • 安装单位联系人 ---
    • 设备负责人联系电话 ---
    • 设备状态 ---
    • 维保单位联系电话 ---
    • 关联合同3 ---
    • 设备编码 ---
    • 序列号 ---
    • 设备巡检周期 ---
    • 安装日期 ---
    • 上游构件名称 ---
    • 下游构件名称 ---
    • 说明 ---
    • 维保单位 ---
    • 成本 ---
    • URL ---
  • 尺寸标注
    • 设备宽度 1995mm
    • 壁厚 20mm
    • 法兰直径 100mm
    • 设备深度 960mm
    • 连接管进水管管径 65mm
    • 设备高度 1780mm
    • 开窗直径 750mm
    • 侧面半径 25.6249999999962mm
    • 半径1 27.6249999999962mm
    • 高度1 920.209699996326mm
    • 底部高度 100mm
    • 开窗高度 92.0867661292065mm
    • 连接管出水管管径 65mm
  • 材质和装饰
    • 主体材质 ---
  • 机械 - 负荷
    • 名义制热量 96.5kW
  • 机械 - 流量
    • 名义产水量 2.074m³/h
    • 额定水流量 12.9m³/h
  • 电气 - 负荷
    • 名义输入功率 22.4kW
    • 最大输入功率 35.7kW
    • 最大输入电流 60A
分类 暖通-冷热源设备-热泵机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
