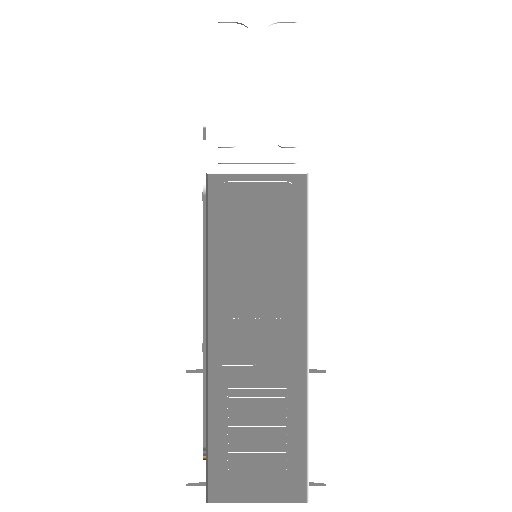

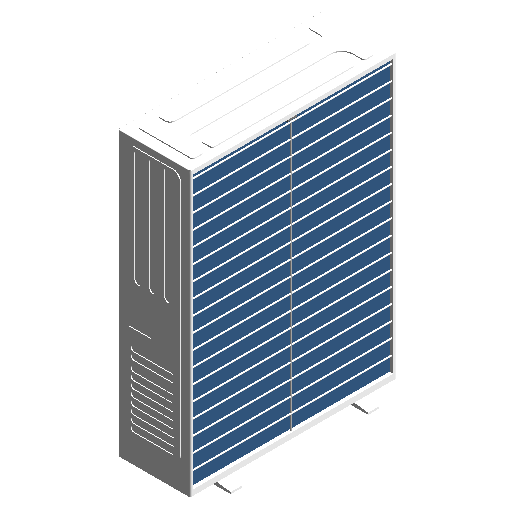

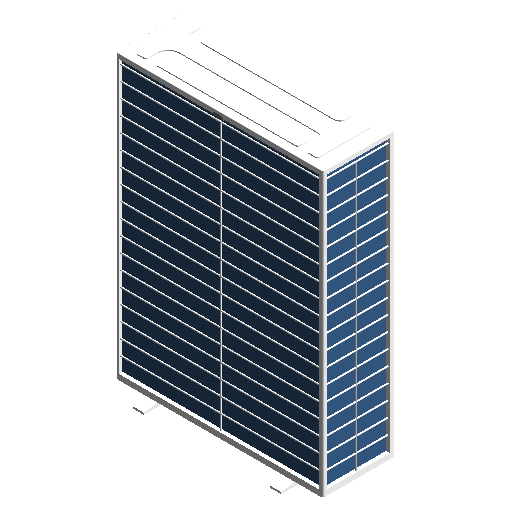

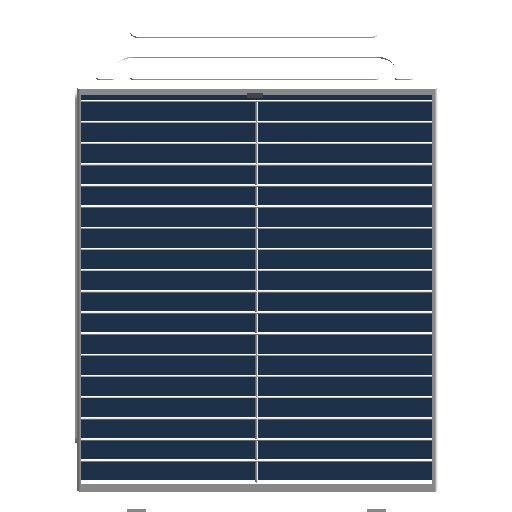

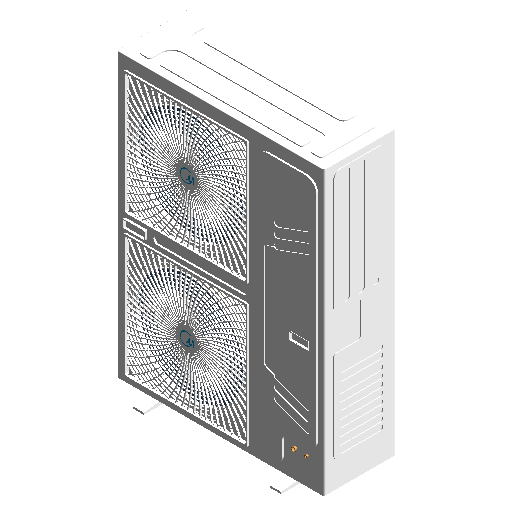

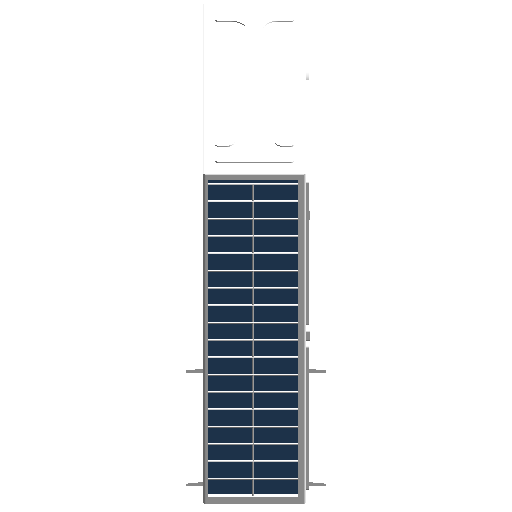

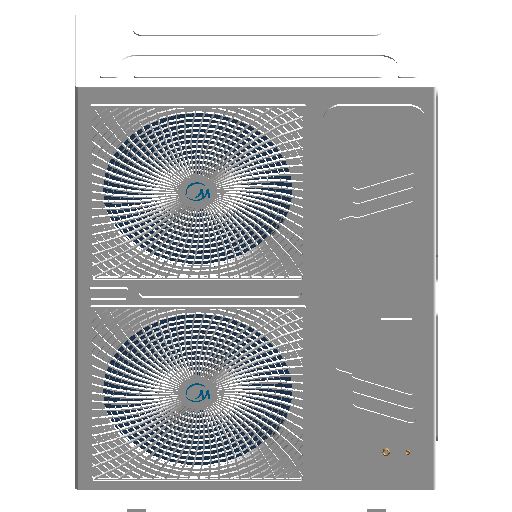

小多联-TR+Pro系列(三相)室外机-MDVH-V200~224W／SN1-8R0(E1)

浏览量 161
下载量 131
收藏量 3
立即下载 收藏
  • 缩略图
  • 3D
规格

MDVH-V200W/SN1-8R0(E1)

  • 电气 - 负荷
    • 制热额定功率 5.4kW
    • 制冷额定功率 5.6kW
    • 最大输入功率 10.6kW
    • 最大输入电流 19A
  • 电气
    • 极数 3
    • 额定电压 380V
    • 频率 50Hz
    • IPLV(C) 7.2
  • 标识数据
    • 生产日期 ---
    • 设备类别 多联机室外机
    • 关联合同2 ---
    • 类型注释 ---
    • 上游构件编码 ---
    • 所属空间 ---
    • 序列号 ---
    • 安装单位联系电话 ---
    • 部件代码 ---
    • 维修次数 ---
    • 安装日期 ---
    • 国标编码 30-44.25.00
    • 下游构件编码 ---
    • 安装单位联系人 ---
    • 维保单位联系人 ---
    • 设计寿命 ---
    • 下游构件名称 ---
    • 设备状态 ---
    • 安装单位 ---
    • 关联合同1 ---
    • 类型图像 ---
    • 关联合同3 ---
    • 设备巡检周期 ---
    • 成本 ---
    • 维保单位联系电话 ---
    • 设备负责人 ---
    • 说明 ---
    • 型号 MDVH-V200W/SN1-8R0(E1)
    • 维保周期 ---
    • 安装位置 ---
    • 启用日期 ---
    • 维保单位 ---
    • 设备编码 ---
    • 制造商 美的
    • 附件 ---
    • 注释记号 ---
    • 设备负责人联系电话 ---
    • URL ---
    • 上游构件名称 ---
  • 尺寸标注
    • 连接管液管管径 9.52mm
    • 设备深度 400mm
    • 气管外径 23.1mm
    • 距离10 280mm
    • 嵌套长度 308.185882909024mm
    • 连接管气管管径 19.1mm
    • 网格高度 1468mm
    • 距离4 60mm
    • 距离1 109.06mm
    • 液管外径 13.52mm
    • 距离8 50mm
    • 板厚 30mm
    • 支架出头长度 64mm
    • 固定支架长度 528mm
    • 直径 585mm
    • 距离2 650mm
    • 网格长度2 1080mm
    • 支脚高度 30mm
    • 设备宽度 1120mm
    • 网格长度1 340mm
    • 距离3 650mm
    • 高度1 50mm
    • 距离7 174.56mm
    • 设备高度 1558mm
    • 标签厚度 0.2mm
    • 距离5 90mm
    • 距离6 33.6mm
    • 长度1 110mm
    • 距离9 30mm
  • 机械 - 负荷
    • 名义制冷量 20kW
    • 名义制热量 22kW
  • 材质和装饰
    • 主体材质 ---
  • 机械
    • 噪音值(dB(A)) 59
    • 可连接室内机最大数量 10
    • 质量 143kg
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
