大多联室内机-一面出风嵌入式-MDV-D18~71Q1／BDN1-B

浏览量 193
下载量 207
收藏量 4
立即下载 收藏

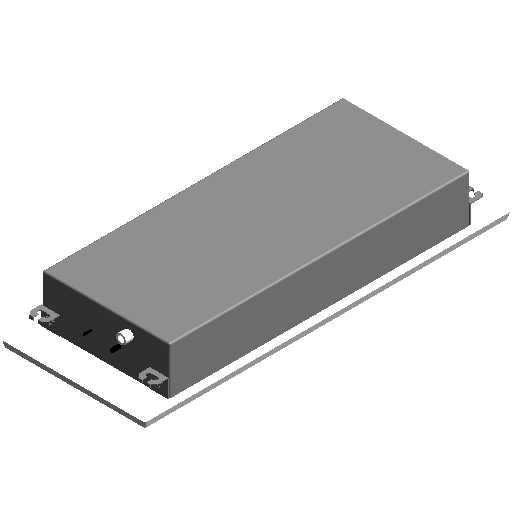

  • 缩略图
  • 3D
规格

MDV-D18Q1/BDN1-B

  • 尺寸标注
    • 面板宽度 465mm
    • 连接管气管管径 12.7mm
    • 摆叶宽度 80.0000000000016mm
    • 显示屏宽度 30mm
    • 设备高度 153mm
    • 连接管液管管径 6.4mm
    • 面板长度 1180mm
    • 显示屏长度 40mm
    • 连接管排水管管径 32mm
    • 高度1 85.68mm
    • 高度2 38.25mm
    • 设备长度 970mm
    • 滤网宽 200mm
    • 设备宽度 410mm
    • 面板高度 25mm
  • 电气
    • 额定电压 220V
    • 电辅热 1
    • 频率 50Hz
    • 极数 1
  • 标识数据
    • 设备负责人联系电话 ---
    • 安装单位联系电话 ---
    • 注释记号 ---
    • 设备编码 ---
    • 启用日期 ---
    • 关联合同3 ---
    • 维保单位 ---
    • 设备负责人 ---
    • 维修次数 ---
    • 型号 MDV-D18Q1/BDN1-B
    • 安装单位联系人 ---
    • 设备状态 ---
    • 上游构件编码 ---
    • 成本 ---
    • 关联合同2 ---
    • 上游构件名称 ---
    • 说明 ---
    • 安装日期 ---
    • 附件 ---
    • 所属空间 ---
    • 关联合同1 ---
    • 安装位置 ---
    • 类型注释 ---
    • 类型图像 ---
    • 设计寿命 ---
    • 序列号 ---
    • 设备类别 多联机室内机
    • 下游构件名称 ---
    • 生产日期 ---
    • 维保周期 ---
    • 制造商 美的
    • 国标编码 30-44.25.00
    • 维保单位联系人 ---
    • 部件代码 ---
    • URL ---
    • 安装单位 ---
    • 维保单位联系电话 ---
    • 设备巡检周期 ---
    • 下游构件编码 ---
  • 机械 - 负荷
    • 名义制热量 2950W
    • 电辅制热量 750W
    • 名义制冷量 1800W
  • 材质和装饰
    • 主体材质 ---
  • 机械
    • 噪音值(dB(A)) 37/34/30
    • 机体质量 13kg
    • 面板质量 3.5kg
  • 机械 - 流量
    • 标准风量 470m³/h
  • 电气 - 负荷
    • 额定功率 0.79kW
    • 电辅额定功率 0.75kW
    • 电辅额定电流 3.4A
    • 额定电流 3.6A
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
