立即下载 收藏
- 缩略图

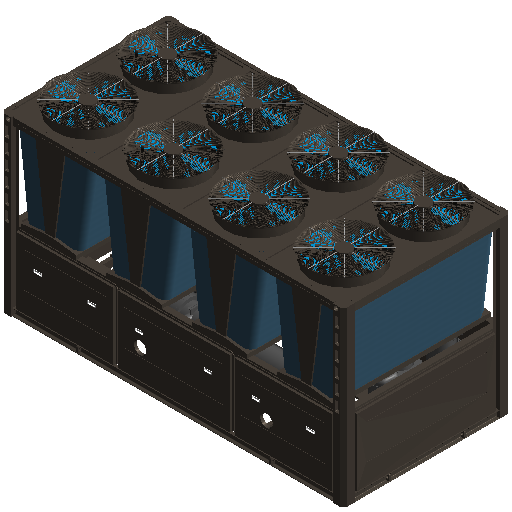

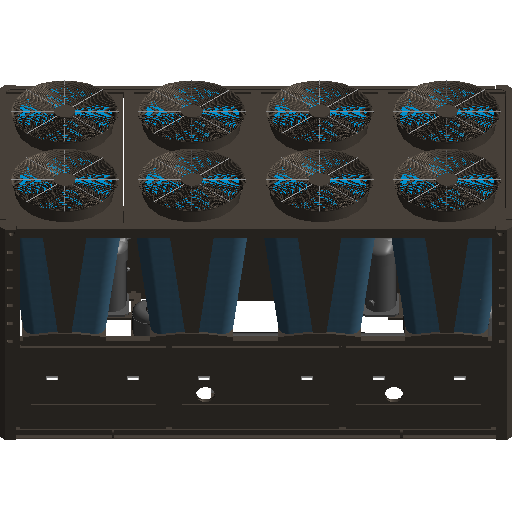

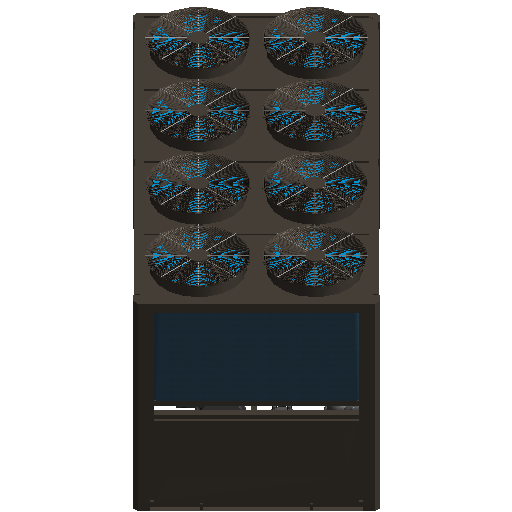

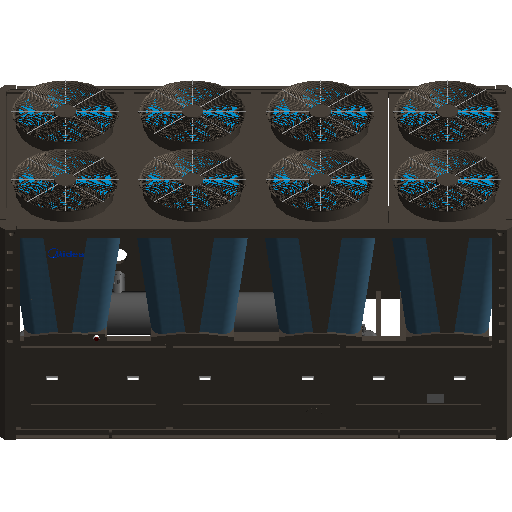

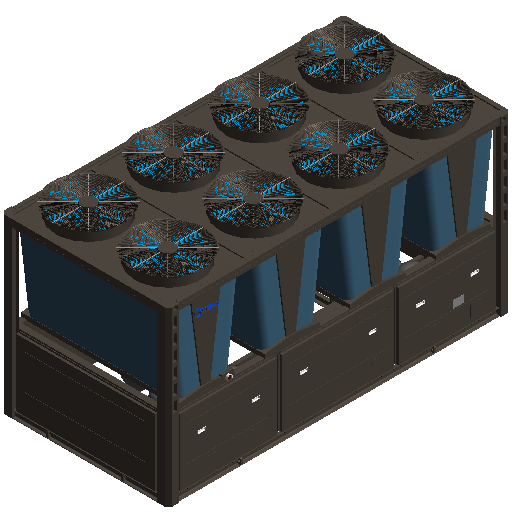

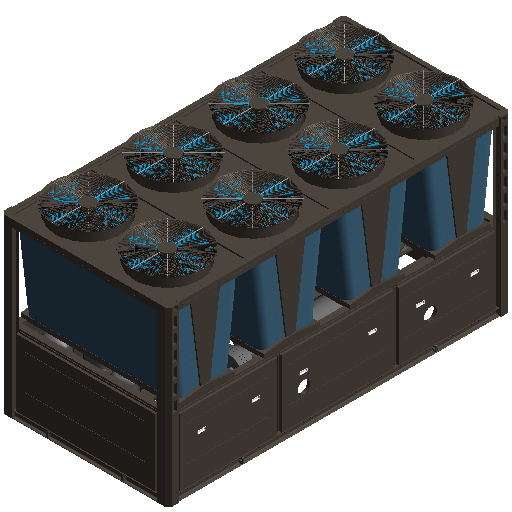

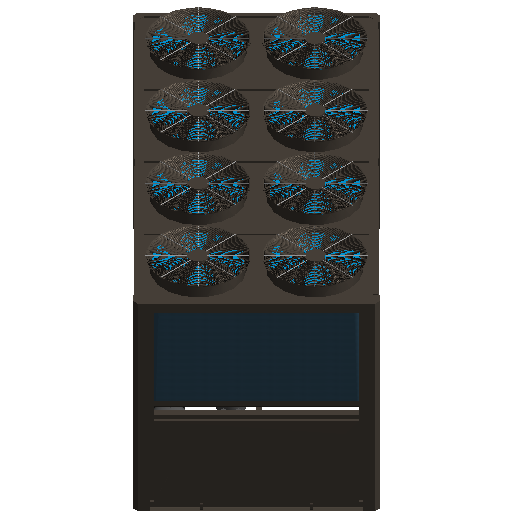

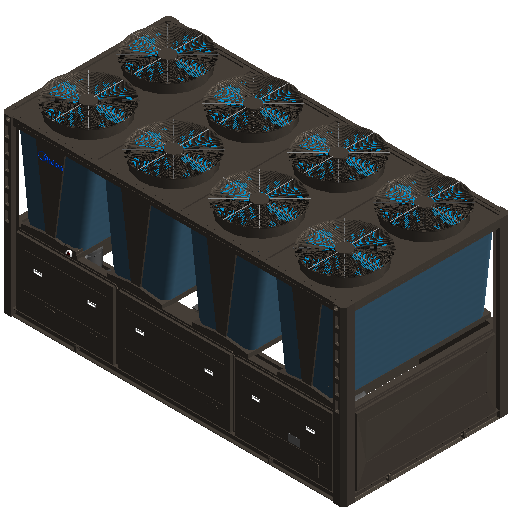

- 3D
规格
RHAG130HA
- 数据
- 制冷剂充注量-系统1 38kg
- 制冷COP 3.33
- 机组额定电流 236.1A
- 水泵数量 1
- 机外水头（高扬程 名义流量） 215kPa
- 水泵输入功率（标准扬程） 5.5kW
- 水侧换热器最大压力 1000kPa
- 安全保护 高低压/断水/防冻/电机过载/欠压/缺相/相序/油加热器/安全阀
- 空气侧换热器形式 高效内螺纹管+亲水铝翅片
- 制冷剂 R410A
- 水侧换热器形式 壳管式
- 制热能效COP 3.45
- 制热量KW 475kW
- 内置水力模块（可选） 水泵，过滤器，安全阀，膨胀罐，水压力表，流量开关，流量调节阀等
- 膨胀罐容量 80L
- 水侧换热器冷水侧压降AHRI 50.4kPa
- 机组启动电流 673A
- 压缩机形式 全封闭涡旋式压缩机
- 运行重量 4020kg
- 水侧换热器冷水侧压降GB 63kPa
- 机组最大运行电流 343.6A
- 最高水侧压力（带内置水力模块） 1000kPa
- GB-IPLV 4.02
- 部分热回收量 138kW
- 空气侧换热器单风机风量 20000m³/h
- 水侧换热器水流量AHRI 70.15m³/h
- 机组重量 3870kg
- 水侧换热器污垢系数 0.018
- 制冷量KW 460kW
- 制热输入功率 137.5kW
- 部分热回收换热器（可选）水侧压降 12.8kPa
- 机组型号 RHAG130HA
- 部分热回收换热器（可选）形式 板换
- 机外水头（标准扬程 名义流量） 87kPa
- 机外水头（超高扬程 名义流量） 300kPa
- 最大运行功率（整机） 190.4kW
- 水泵输入功率（高扬程） 11kW
- 能量调节方式 自动
- 水侧换热器水流量GB 79.12m³/h
- 最大运行功率（压机） 180kW
- 制冷输入功率 138kW
- 空气侧换热器风机数量 8
- 制冷剂充注量-系统2 38kg
- 水泵类型 单级管道离心泵
- 水泵输入功率（超高扬程） 15kW
- 空气侧换热器电机输入功率 10.4kW
- 压缩机数量-系统1 2
- 部分热回收换热器（可选）水流量 7.9m³/h
- 电源 380V/3P+N+PE/50Hz
- 空气侧换热器单风机功率 1.3kW
- 空气侧换热器风量 160000m³/h
- 压缩机数量-系统2 2
- 标识数据
- 型号 ---
- 部件代码 ---
- 说明 ---
- URL ---
- 注释记号 ---
- 类型注释 ---
- 制造商 ---
- 类型图像 ---
- 成本 ---
- 材质和装饰
- RAL9007 ---
- 红色 ---
- RAL7006 ---
- 白色 ---
- 尺寸标注
- x 2350.00000000001mm
- 部分热回收换热器（可选）接管通径 50mm
- 进出水管（带内置水力模块） 125mm
- 高 2500.00000000001mm
- 长 4700.00000000001mm
- z -372mm
- y 1149.99999999997mm
- 宽 2299.99999999997mm
- 水侧换热器接管通径 125mm
- 其他
- 显示检修空间 0
