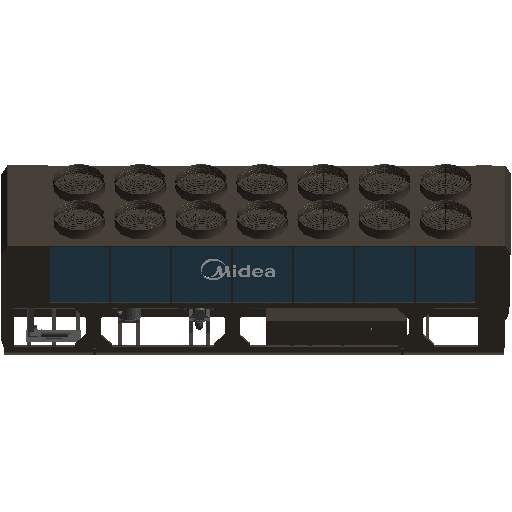

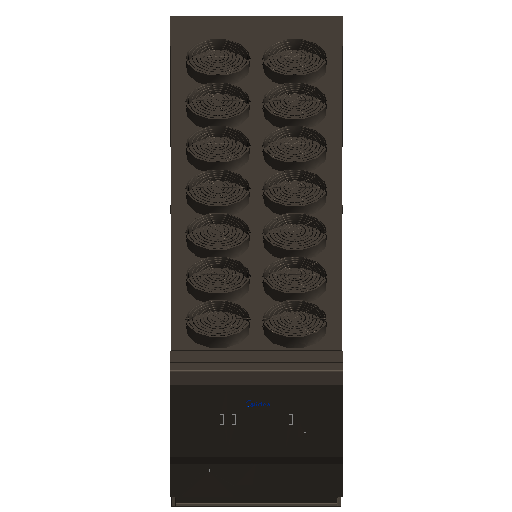

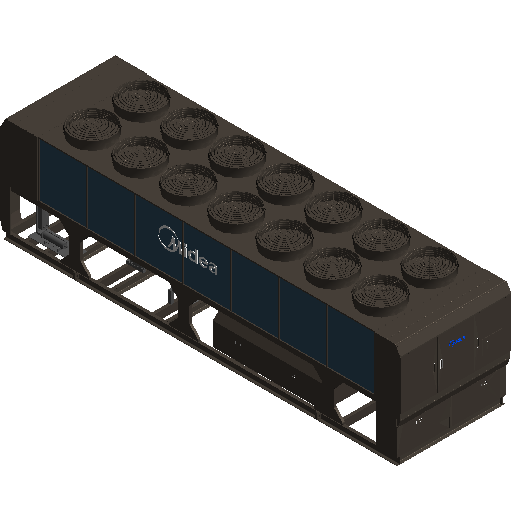

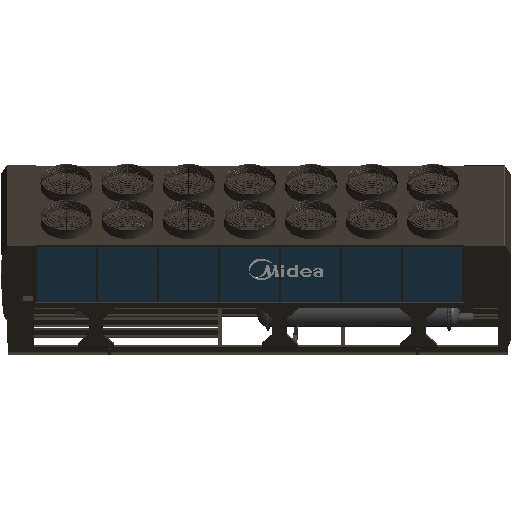

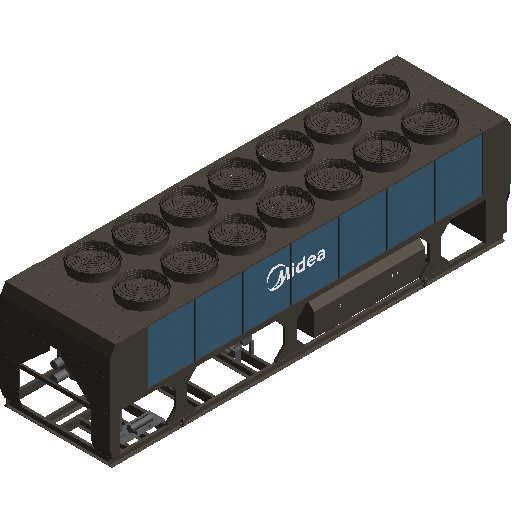

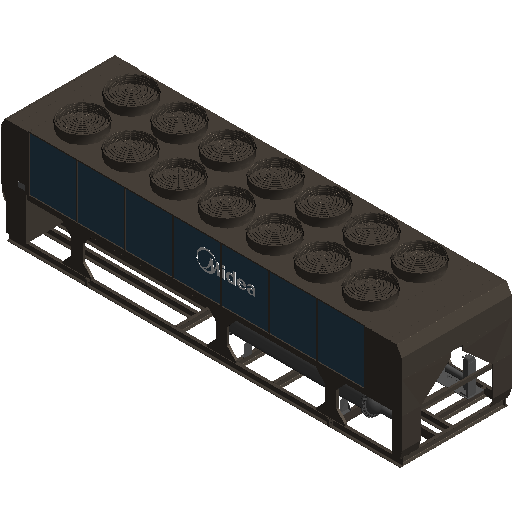

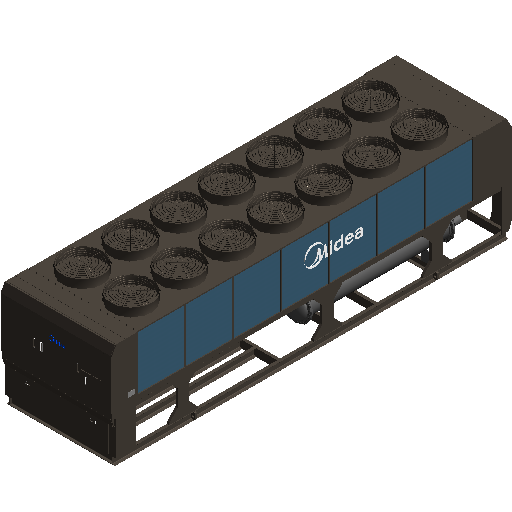

美的高效空气源螺杆式热泵机组（SHAF-H）系列230--240RT

浏览量 178
下载量 80
收藏量 3
立即下载 收藏
  • 缩略图
  • 3D
规格

SHAF230H

  • 数据
    • 制冷输入功率 231.9kW
    • 压缩机数量 1
    • 制热量KW 767.4kW
    • 机组最大运行电流 656.2A
    • 制热能效COP 3.41
    • 空气侧换热器风量 280000m³/h
    • 制冷量KW 798kW
    • 制冷COP 3.44
    • 空气侧换热器形式 翅片式换热器
    • 制冷量RT 227
    • 空气侧换热器电机输入功率 28kW
    • 制冷剂 R134a
    • 运输重量 7850kg
    • 机组型号 SHAF230H
    • 水侧换热器水流量 137.2m³/h
    • 制热量RT 218.3
    • 制冷剂充注量 315kg
    • 压缩机形式 半封闭双螺杆压缩机
    • 能效等级 1级
    • 制冷IPLV 4.09
    • 空气侧换热器风机数量 14
    • 最小负荷 0.25
    • 电源 380V/3P+PE/50Hz
    • 压缩机启动方式 星三角启动
    • 机组制热额定电流 408.1A
    • 压缩机能调 25%~100%无级
    • 水侧换热器形式 壳管式换热器
    • 制热输入功率 225kW
    • 运行重量 8050kg
    • 机组制冷额定电流 420.4A
    • 机组启动电流 958.3A
    • 水侧换热器水侧压降 79.4kPa
  • 标识数据
    • 成本 ---
    • 类型注释 ---
    • 型号 ---
    • 注释记号 ---
    • URL ---
    • 制造商 ---
    • 说明 ---
    • 部件代码 ---
    • 类型图像 ---
  • 材质和装饰
    • 白色 ---
    • RAL9007 ---
    • RAL7006 ---
  • 尺寸标注
    • z -372mm
    • 宽 2300mm
    • E 2000mm
    • x 4224.93439077561mm
    • 高 2400mm
    • y 1150.00000000002mm
    • 长 8390.00440000001mm
    • G 1200mm
    • F 2000mm
    • H 1200mm
    • 水侧换热器接管通径 150mm
    • D 854mm
  • 其他
    • 显示检修空间 0
分类 暖通-冷热源设备-热泵机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-01-25
构件有问题？点我反馈
构件品牌 Midea
