美的高效空气源螺杆式热泵机组（SHAF-H）系列170--180RT

浏览量 283
下载量 107
收藏量 4
立即下载 收藏
  • 缩略图

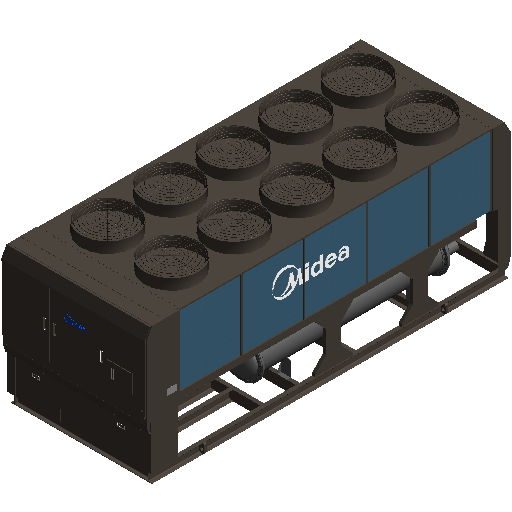

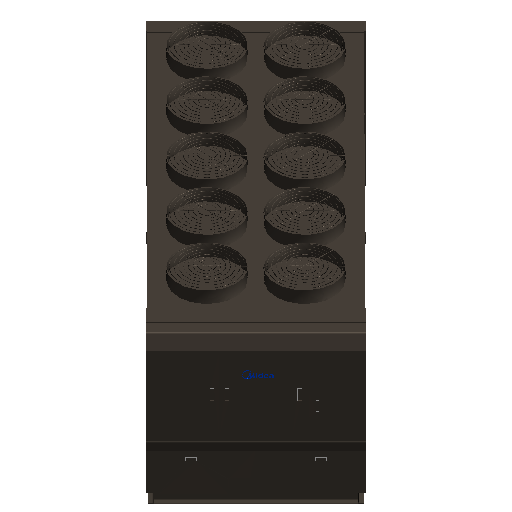

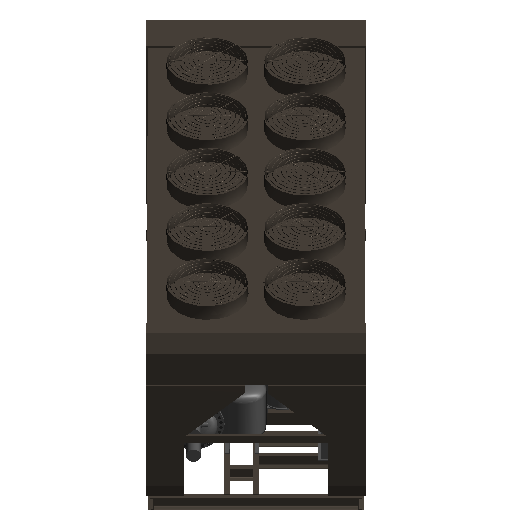

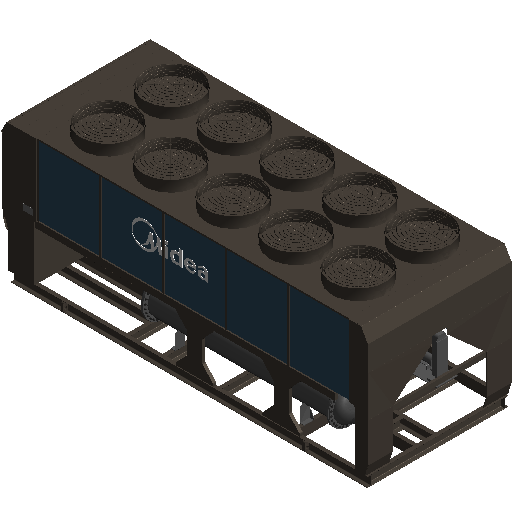

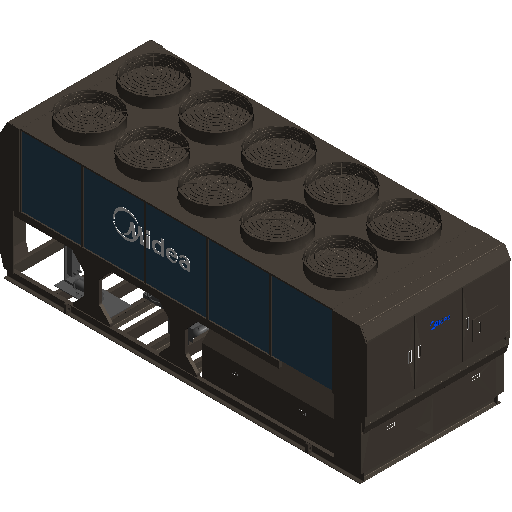

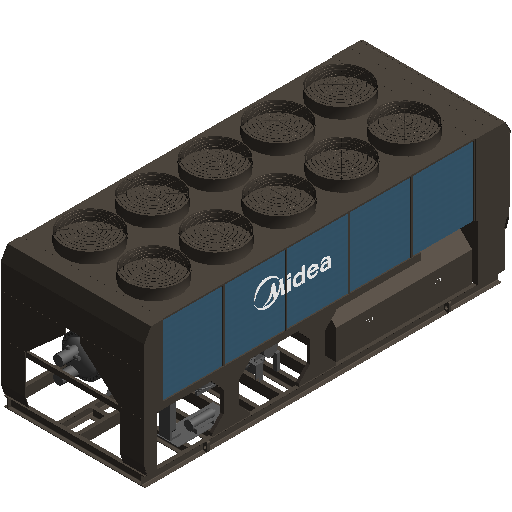

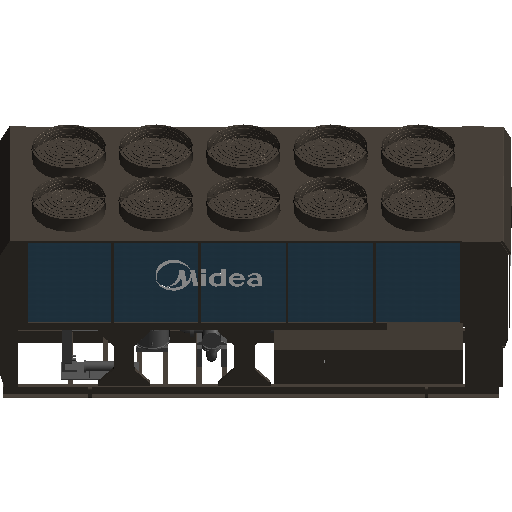

  • 3D
规格

SHAF170H

  • 数据
    • 制冷输入功率 170kW
    • 压缩机数量 1
    • 制热量KW 571.4kW
    • 机组最大运行电流 451.3A
    • 制热能效COP 3.42
    • 空气侧换热器风量 200000m³/h
    • 制冷量KW 584kW
    • 制冷COP 3.43
    • 空气侧换热器形式 翅片式换热器
    • 制冷量RT 166.1
    • 空气侧换热器电机输入功率 20kW
    • 制冷剂 R134a
    • 运输重量 6080kg
    • 机组型号 SHAF170H
    • 水侧换热器水流量 100.4m³/h
    • 制热量RT 162.5
    • 制冷剂充注量 250kg
    • 压缩机形式 半封闭双螺杆压缩机
    • 能效等级 1级
    • 制冷IPLV 4.09
    • 空气侧换热器风机数量 10
    • 最小负荷 0.25
    • 电源 380V/3P+PE/50Hz
    • 压缩机启动方式 星三角启动
    • 机组制热额定电流 302.9A
    • 压缩机能调 25%~100%无级
    • 水侧换热器形式 壳管式换热器
    • 制热输入功率 167.1kW
    • 运行重量 6230kg
    • 机组制冷额定电流 308.1A
    • 机组启动电流 835A
    • 水侧换热器水侧压降 70.9kPa
  • 标识数据
    • URL ---
    • 制造商 ---
    • 型号 ---
    • 说明 ---
    • 类型注释 ---
    • 部件代码 ---
    • 成本 ---
    • 注释记号 ---
    • 类型图像 ---
  • 材质和装饰
    • 白色 ---
    • RAL9007 ---
    • RAL7006 ---
  • 尺寸标注
    • z -372mm
    • 宽 2300mm
    • D 690mm
    • x 2968.9343907756mm
    • 高 2400mm
    • y 1150.00000000002mm
    • 长 5885.0044mm
    • F 1500mm
    • E 1500mm
    • G 1500mm
    • 水侧换热器接管通径 150mm
  • 其他
    • 显示检修空间 0
分类 暖通-冷热源设备-热泵机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-01-25
构件有问题？点我反馈
构件品牌 Midea
