美的室外机-侧出风系列-20～33.5kW

浏览量 16
下载量 7
收藏量 0
立即下载 收藏

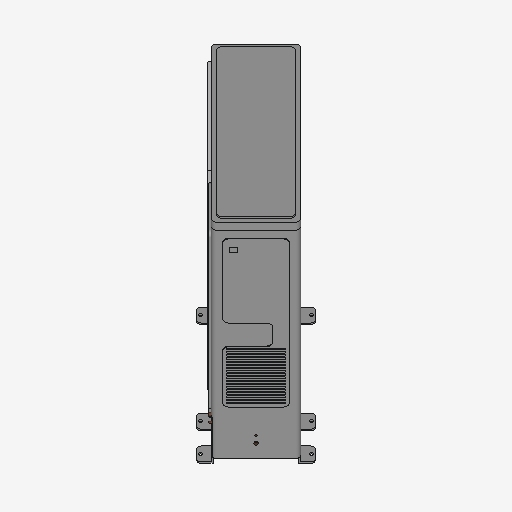

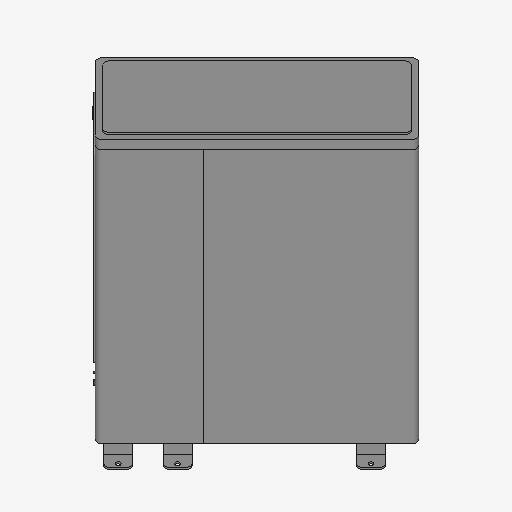

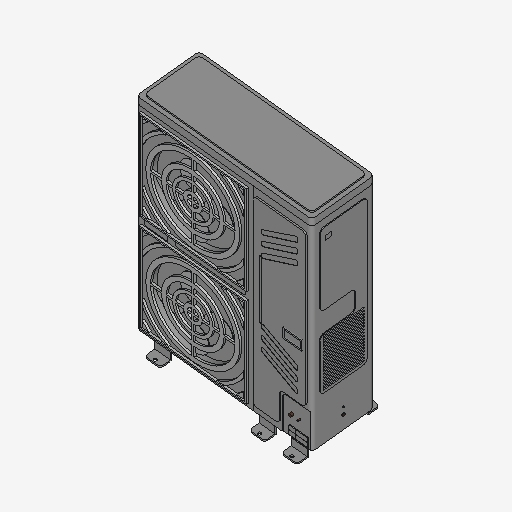

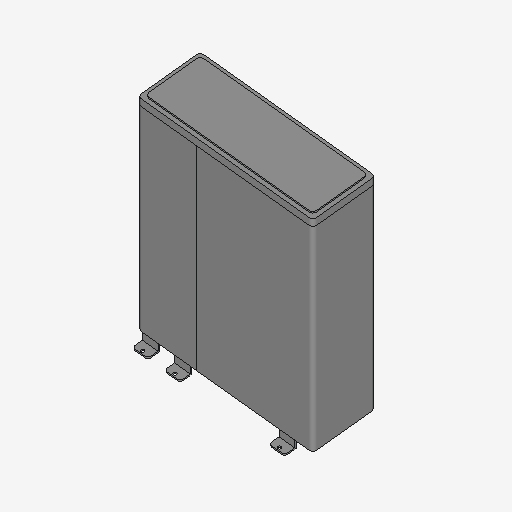

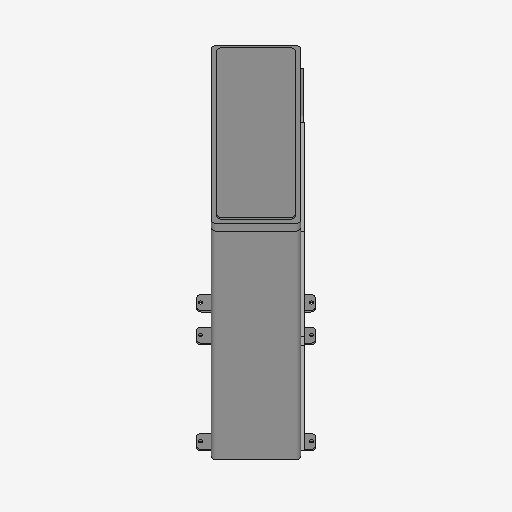

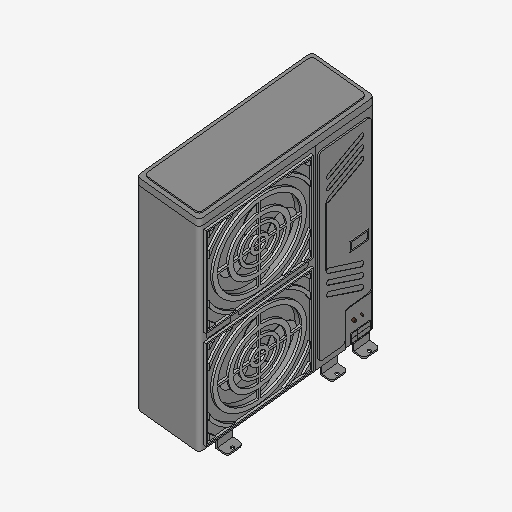

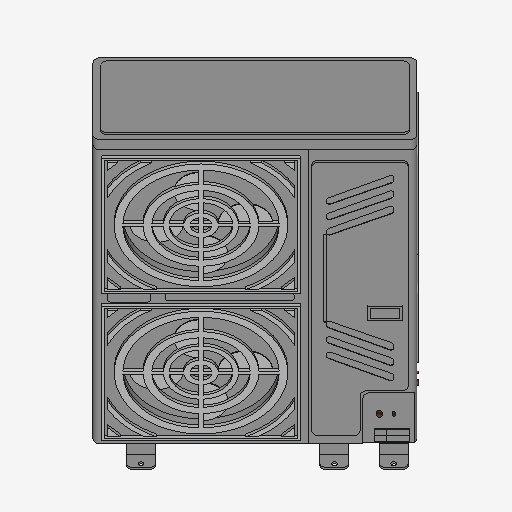

  • 缩略图
  • 3D
规格

MDV-200W/DSN1-8R0

  • 几何属性
    • 宽度 1120mm
    • 高度 1558mm
    • 汽管管径 19.1mm
    • 液管管径 9.5mm
    • 底座高 60mm
    • 顶盖高 60mm
    • d1 75mm
    • 深度 528mm
    • 风叶半径 187.5mm
    • 顶部风扇半径 300mm
    • d2 270mm
    • 偏移值 115mm
    • C 414mm
    • D 400mm
    • F 668mm
    • E 205.8mm
    • H 494mm
  • 机械属性-一般信息
    • 零件类型 标准
    • 安装方式 壁装
    • 多联式空调机组类型 室外机
    • 结构类型 风管式
    • 额定制冷量 20000W
    • 额定制热量 22000W
    • 余压 0Pa
    • 重量 134000g
    • 主体材质 陶瓷
    • 制冷剂 R410A
    • 噪声 59dB
    • IPLV 6.25ul
  • 通用属性
    • 描述 ---
    • 设备厂家 Midea
    • 设备型号 MDV-200W/DSN1-8R0
  • 电气信息
    • 额定电压 220V
    • 电源相数 单相
    • 频率 50Hz
    • 制冷功率 6630W
    • 制热功率 5950W
  • 自定义属性
    • 数量2 1ul
分类 暖通-空气调节设备-多联式空调机组
模型格式 gac
适配软件 广联达数维机电设计
特点
上传时间 2023-10-10
构件有问题？点我反馈
构件品牌 Midea
