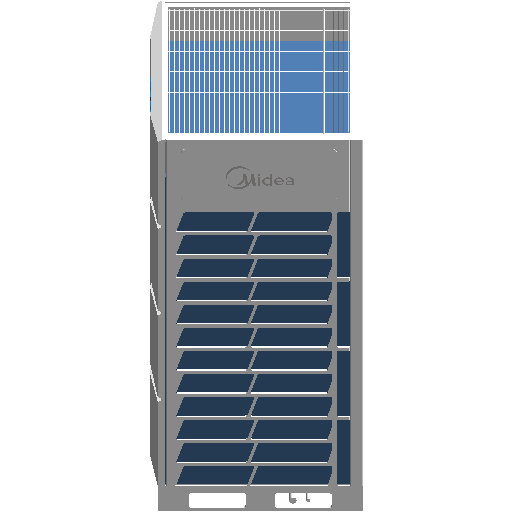

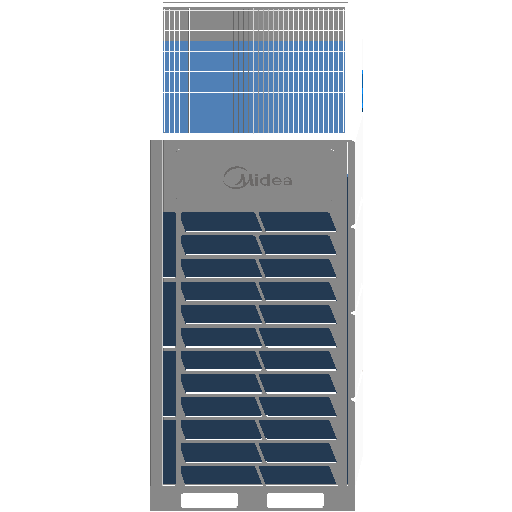

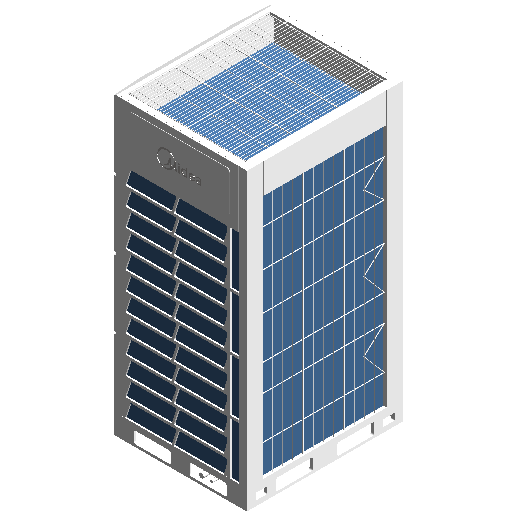

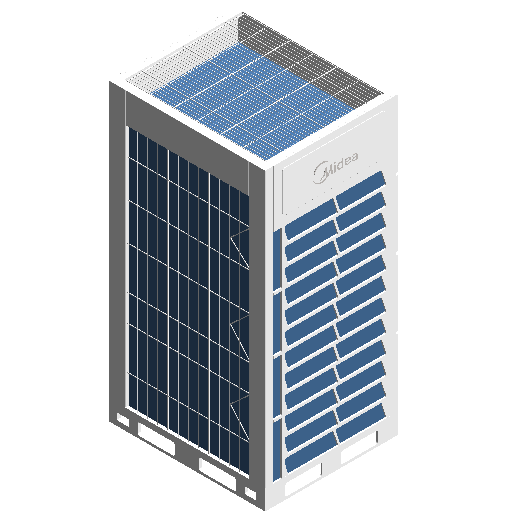

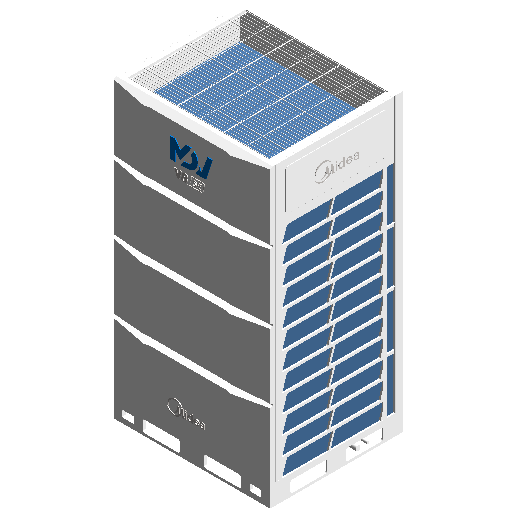

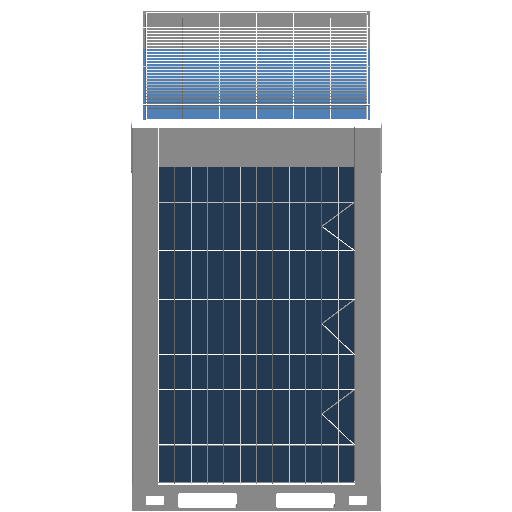

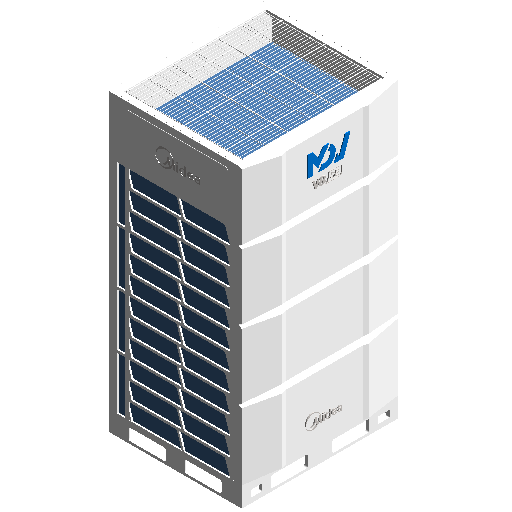

大多联-V8SE系列-MDV-252~504W／D2SN1-8U3(II)

浏览量 66
下载量 84
收藏量 2
立即下载 收藏
  • 缩略图
  • 3D
规格

MDV-252W/D2SN1-8U3(II)

  • 电气 - 负荷
    • 制热额定电流 9.61A
    • 最大输入电流 17A
    • 制冷额定电流 9.12A
    • 制冷额定功率 5390W
    • 制热额定功率 5690W
    • 最大输入功率 12100W
  • 电气
    • 极数 3
    • APF 5.3
    • 额定电压 380V
    • 频率 50Hz
    • IPLV(C) 10
  • 机械 - 负荷
    • 额定制冷量 25200W
    • 额定制热量 27000W
  • 标识数据
    • 维保单位联系人 ---
    • 注释记号 ---
    • 类型图像 ---
    • 所属空间 ---
    • 序列号 ---
    • 说明 ---
    • 关联合同1 ---
    • 生产日期 ---
    • 维修次数 ---
    • 下游构件名称 ---
    • 设备负责人 ---
    • 关联合同2 ---
    • 安装位置 ---
    • 安装单位 ---
    • 启用日期 ---
    • 部件代码 ---
    • 下游构件编码 ---
    • 安装日期 ---
    • 制造商 美的
    • 维保单位 ---
    • 关联合同3 ---
    • 附件 ---
    • URL ---
    • 设计寿命 ---
    • 安装单位联系人 ---
    • 设备巡检周期 ---
    • 安装单位联系电话 ---
    • 维保周期 ---
    • 设备编码 ---
    • 型号 MDV-252W/D2SN1-8U3(II)
    • 成本 ---
    • 维保单位联系电话 ---
    • 设备状态 ---
    • 类型注释 ---
    • 设备类别 多联机室外机
    • 上游构件名称 ---
    • 设备负责人联系电话 ---
    • 国标编码 30-44.25.00
    • 上游构件编码 ---
  • 机械
    • 风扇驱动方式 直接传动
    • 净重 195kg
    • 制冷机油类型 FVC68D
    • 冷媒填充量 7kg
    • 安全装置 高压开关，温度传感器，湿度传感器，压力传感器
    • 设计压力 4.4MPa
    • 压缩机类型 喷气增焓直流变频涡旋式压缩机
    • 防触电保护类型 I类
    • 制热室外接新风机运行范围 -5℃～16℃
    • 热交换器最大工作压力 4.4MPa
    • 控制方式 线控、遥控
    • 制冷室外接新风机运行范围 20℃～43℃
    • 毛重 213kg
    • 高/低压侧最大允许压力(MPa) 4.4/4.4
    • 冷媒控制方法 电子膨胀阀
    • 噪音值(dB(A)) 40-56
    • 防水等级 IPX5
    • 风机类型 轴流风扇
    • 排/吸气侧最高工作压力(MPa) 4.4/1.5
    • 制热室内运行范围 15℃～30℃
    • 制热室外运行范围 -30℃～30℃
    • 制冷室外运行范围 -15℃～55℃
    • 制冷室内运行范围 16℃～32℃
    • 冷媒种类 R410A
    • 制冷机油加注量(L) 5-1.1
  • 尺寸标注
    • 连接管液管管径 12.7mm
    • 边宽 100mm
    • 开窗长度 847mm
    • 网丝直径 5mm
    • 开窗宽度 704mm
    • 设备深度 825mm
    • 连接管气管管径 25.4mm
    • 底部高度 120mm
    • 宽度2 517mm
    • 高度1 80mm
    • 设备宽度 940mm
    • b1 10mm
    • 设备高度 1760mm
    • b3 15mm
    • 高度2 180mm
    • b2 50mm
  • 材质和装饰
    • 主体材质 ---
  • 机械 - 流量
    • 标准风量 12600m³/h
分类
模型格式 rfa
适配软件
特点
上传时间 2022-11-14
构件有问题？点我反馈
构件品牌 Midea
