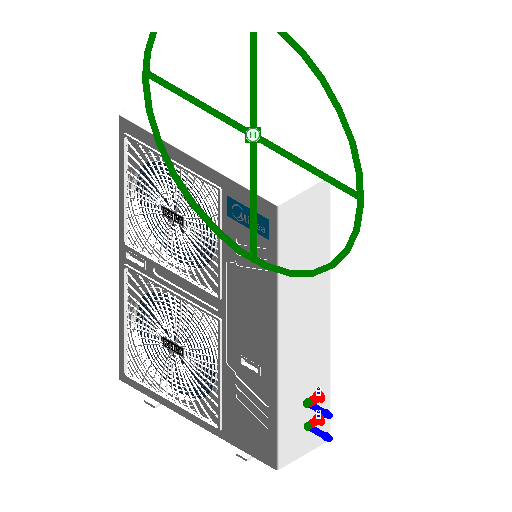

商热采暖-家用户式变频地暖(北方版)-DNLF-V120~160W／NN1-B

浏览量 224
下载量 79
收藏量 0
立即下载 收藏
  • 缩略图
  • 3D
规格

DNLF-V120W/NN1

  • 电气
    • 极数 3
    • 频率 50Hz
    • 额定电压 380V
    • IPLV(H)35℃/41℃/55℃ */2.8/*
  • 机械 - 负荷
    • 名义制热量 18kW
    • 额定制热量 12kW
    • 低温制热量 18kW
  • 电气 - 负荷
    • 低温制热消耗功率 10.17kW
    • 额定制热消耗功率 2.7kW
    • 名义制热消耗功率 8.78kW
    • 最大输入功率 6kW
    • 最大输入电流 30.5A
  • 标识数据
    • 设备巡检周期 ---
    • 维保周期 ---
    • 成本 ---
    • 关联合同2 ---
    • 部件代码 ---
    • 说明 ---
    • 制造商 美的
    • 下游构件名称 ---
    • 维修次数 ---
    • 设备负责人联系电话 ---
    • 安装单位 ---
    • 类型注释 ---
    • 维保单位联系人 ---
    • 安装单位联系人 ---
    • 安装单位联系电话 ---
    • 所属空间 ---
    • 设备类别 多联机室外机
    • 下游构件编码 ---
    • 序列号 ---
    • 启用日期 ---
    • 设计寿命 ---
    • 设备编码 ---
    • 注释记号 ---
    • 维保单位联系电话 ---
    • 安装日期 ---
    • 国标编码 30-44.25.00
    • 设备负责人 ---
    • 安装位置 ---
    • 设备状态 ---
    • 附件 ---
    • URL ---
    • 上游构件名称 ---
    • 维保单位 ---
    • 关联合同3 ---
    • 生产日期 ---
    • 关联合同1 ---
    • 类型图像 ---
    • 型号 DNLF-V120W/NN1
    • 上游构件编码 ---
  • 机械
    • 净重 101kg
    • 水力模块 SMK-160/CD30GN1-B
    • 制冷环境温度范围 -5~46
    • 噪音值(dB(A)) 56/56(制冷/制热)
    • 制热环境温度范围 -25~35
    • 制冷出水温度范围 5~25
    • 冷媒填充量 3.9kg
    • 低温制热性能系数 1.77
    • 毛重 112kg
    • 制热出水温度范围 25~60
    • 名义制热性能系数 2.05
    • 冷媒控制方法 电子膨胀阀
    • 额定水阻 20kPa
    • 额定制热性能系数 4.44
    • 冷媒种类 R410A
  • 尺寸标注
    • 设备深度 320mm
    • 连接管液管管径 9.52mm
    • 距离4 60mm
    • 直径 477.72mm
    • 距离8 50mm
    • 板厚 30mm
    • 标签厚度 0.2mm
    • 距离2 530.8mm
    • 支架出头长度 0mm
    • 距离7 136.88mm
    • 设备宽度 900mm
    • 支脚高度 30mm
    • 固定支架长度 320mm
    • 设备高度 1327mm
    • 距离9 30mm
    • 连接管气管管径 16mm
    • 距离10 420.499999999995mm
    • 网格长度2 860mm
    • 距离3 530.8mm
    • 距离1 92.89mm
    • 长度1 110mm
    • 嵌套长度 207.940336741793mm
    • 距离6 27mm
    • 高度1 50mm
    • 距离5 90mm
    • 网格长度1 260mm
    • 网格高度 1237mm
  • 材质和装饰
    • 主体材质 ---
  • 机械 - 流量
    • 额定水流量 1.54m³/h
分类 暖通-空气调节设备-房间空调器
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
