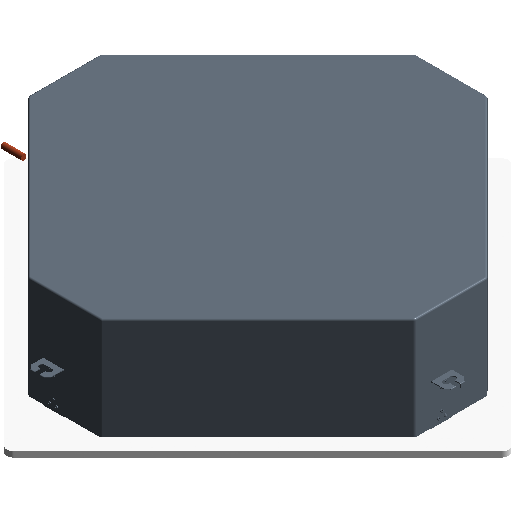

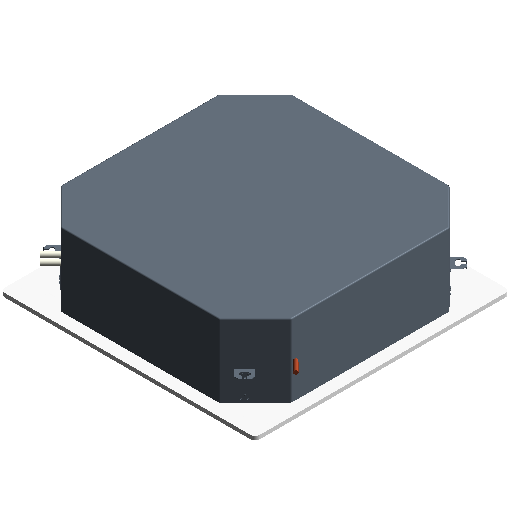

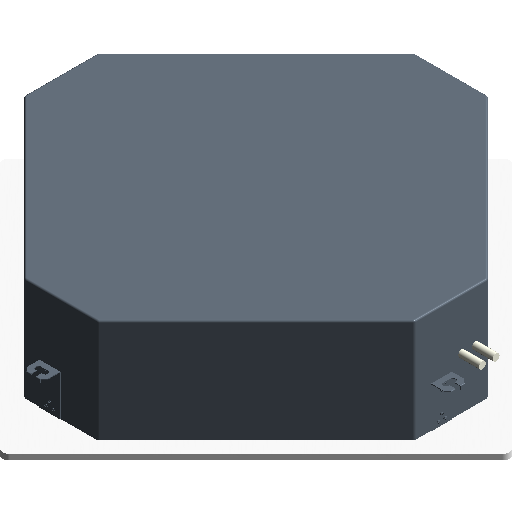

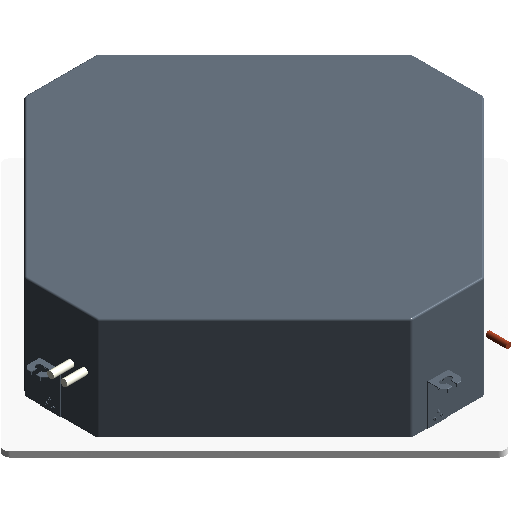

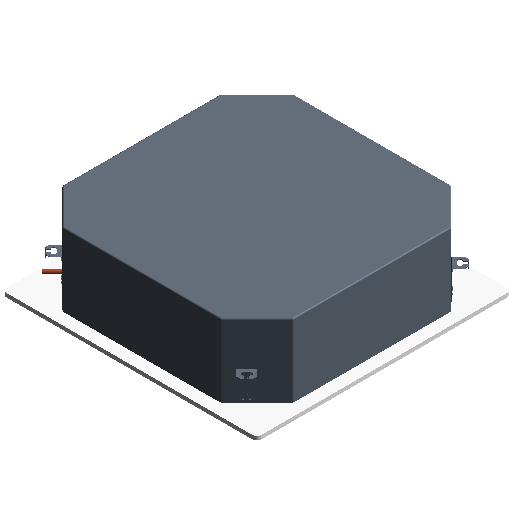

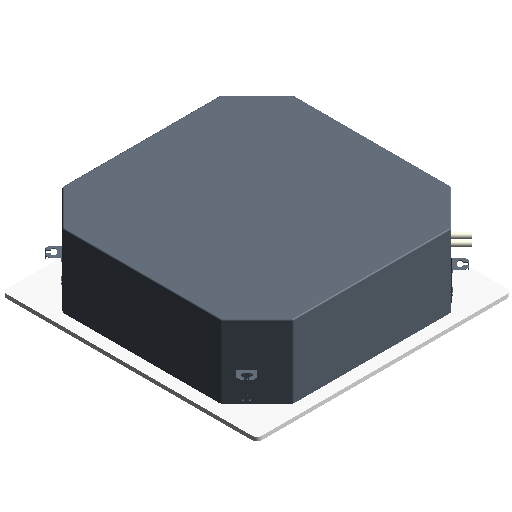

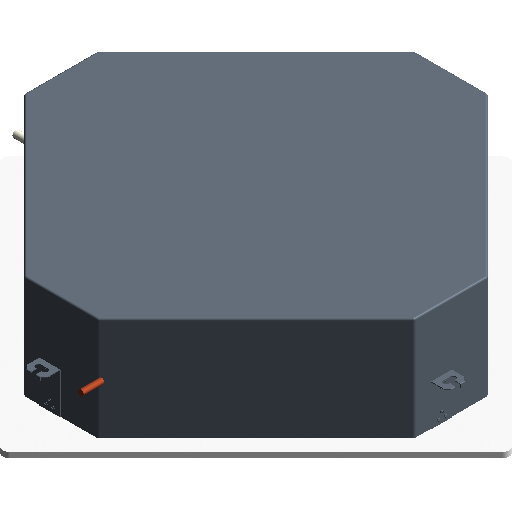

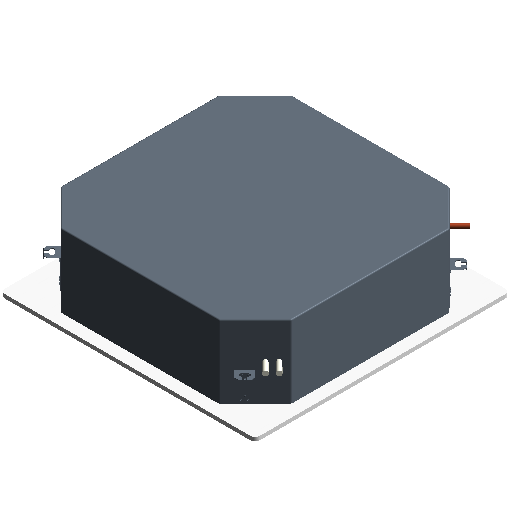

- 3D
规格
FP-204K/BP2
- 尺寸标注
- 出水管半径 10mm
- 进水管半径 10mm
- 设备高度 300mm
- 出水口接管管径 20mm
- 进水口接管管径 20mm
- 冷凝水管接管管径 16mm
- 面板长度 1050mm
- 设备宽度 951mm
- 冷凝水管半径 8mm
- 设备长度 951mm
- 格栅长度 640.000000000009mm
- 面板宽度 1050mm
- 格栅宽度 640mm
- 面板高度 55mm
- 电气
- 极数 1
- FCCOP(供水60℃) 115
- 额定电压 220V
- 频率 50Hz
- FCCER 76
- 机械
- 风机类型 离心风轮
- 噪音值(dB(A)) 48
- 水阻 40kPa
- 出口静压 0MPa
- 换热器材质 铜管套弧形冲锋铝翅片，表面高效亲水涂层
- 净重 35.5kg
- 工作压力 1.6MPa
- 接管 进水管、出水管(3/4"椎管内螺纹)；冷凝水管φ16
- 电机形式 低噪直流电机
- 电机数量 1
- 标识数据
- 设备类别 风机盘管
- 安装日期 ---
- 附件 ---
- 设备巡检周期 ---
- URL ---
- 启用日期 ---
- 设备状态 ---
- 成本 ---
- 维保单位联系人 ---
- 安装单位联系电话 ---
- 维修次数 ---
- 关联合同1 ---
- 型号 FP-204K/BP2
- 上游构件编码 ---
- 国标编码 30-44.35.40
- 设备负责人 ---
- 下游构件编码 ---
- 上游构件名称 ---
- 生产日期 ---
- 所属空间 ---
- 安装单位 ---
- 注释记号 ---
- 制造商 美的
- 设计寿命 ---
- 设备负责人联系电话 ---
- 序列号 ---
- 部件代码 ---
- 关联合同2 ---
- 关联合同3 ---
- 维保单位 ---
- 设备编码 ---
- 安装位置 ---
- 下游构件名称 ---
- 安装单位联系人 ---
- 类型图像 ---
- 维保周期 ---
- 类型注释 ---
- 维保单位联系电话 ---
- 说明 ---
- 机械 - 负荷
- 低风制热量(供水60℃) 10706W
- 中风制热量(供水60℃) 15777W
- 高风制热量(供水60℃) 18000W
- 低风制冷量 7271W
- 中风制冷量 10209W
- 高风制冷量 10800W
- 材质和装饰
- 主体材质 ---
- 机械 - 流量
- 中风额定风量 1530m³/h
- 水流量 36.6
- 低风额定风量 1020m³/h
- 高风额定风量 2040m³/h
- 电气 - 负荷
- 电机功率 114W
