立即下载 收藏
- 缩略图

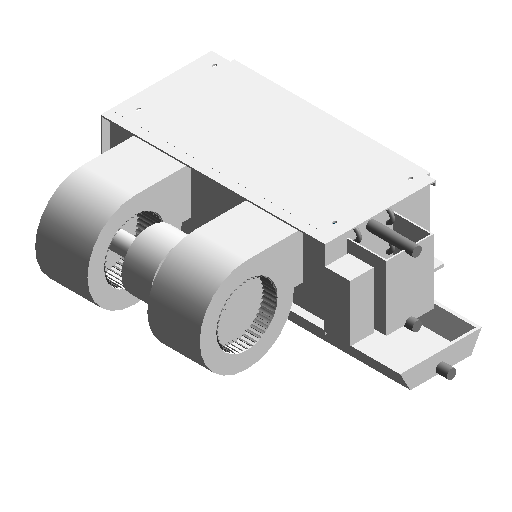

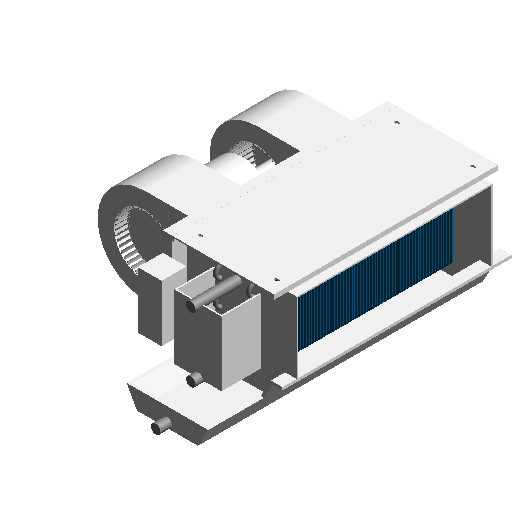

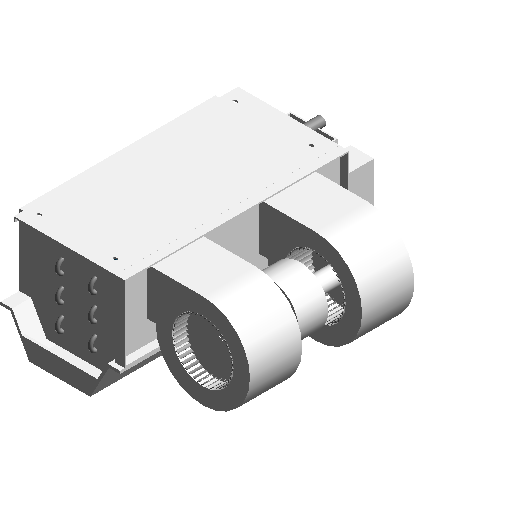

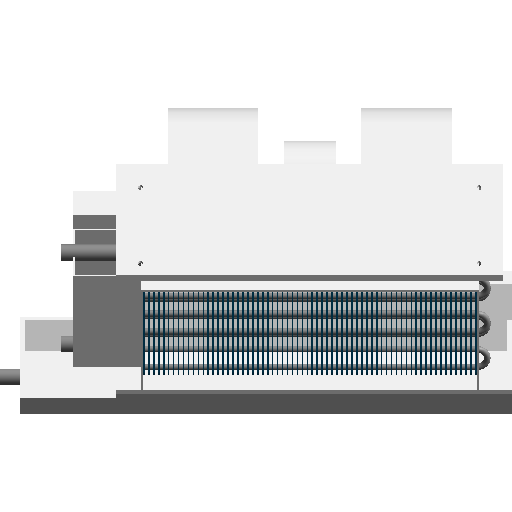

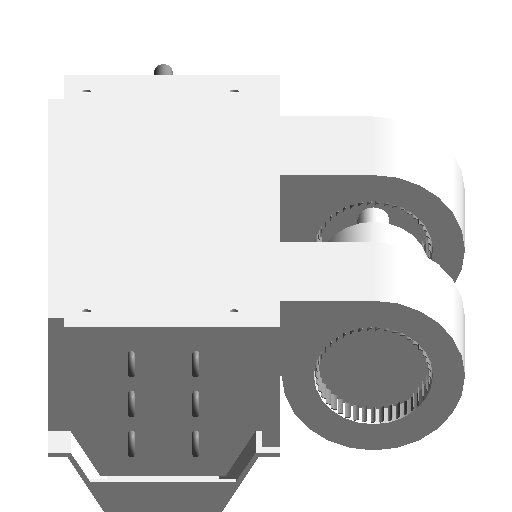

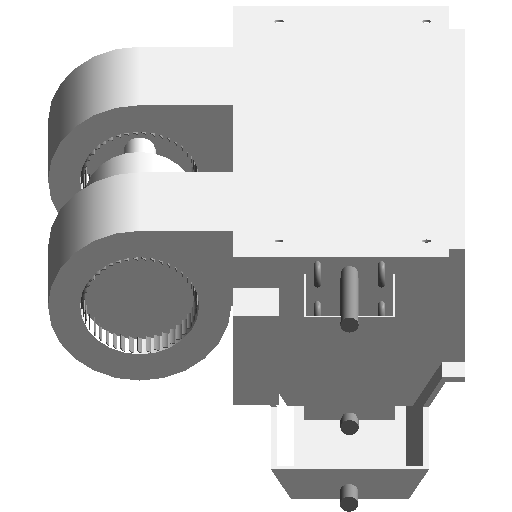

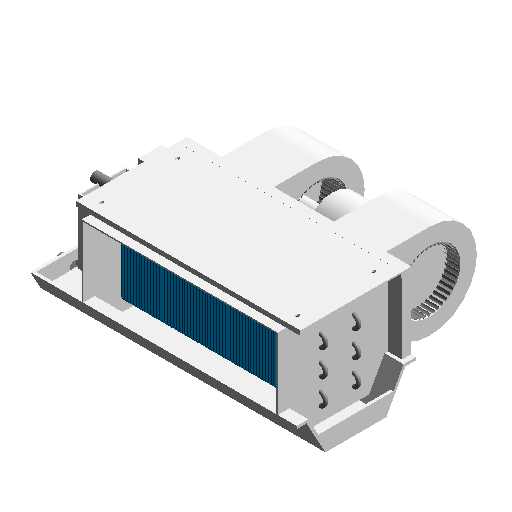

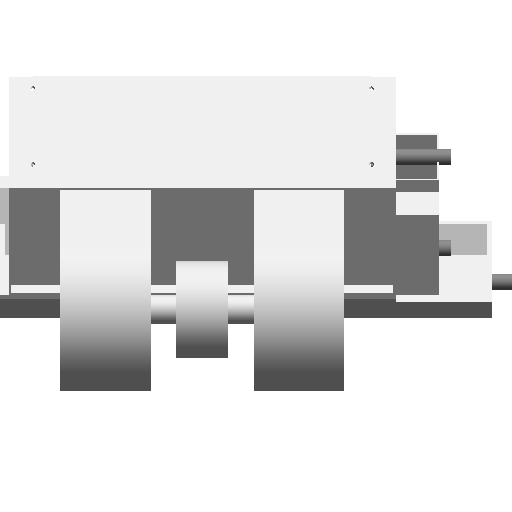

- 3D
规格
FP-102WA-Z3-G30/B
- 机械
- 高风噪音值(dB(A)) 43
- 换热器材质 铜管套弧形冲锋铝翅片，表面高效亲水涂层
- 风机数量 2
- 电机形式 三速、低噪电容交流电机
- 毛重 18kg
- 低风水阻 25kPa
- 净重 15kg
- 接管 卧式暗装进水管、出水管(3/4椎管内螺纹)；冷凝水管(3/4椎管内螺纹)
- 中风噪音值(dB(A)) 37
- 最大承压 1.5MPa
- 高风水阻 38kPa
- 风机类型 离心前翼式双吸风轮
- 电机数量 1
- 低风噪音值(dB(A)) 27
- 中风水阻 28kPa
- 电气
- FCCOP(供水60℃) 84
- FCCER 51
- 极数 1
- 频率 50Hz
- 额定电压 220V
- 机械 - 流量
- 中风额定风量 826m³/h
- 低风额定风量 571m³/h
- 高风额定风量 1020m³/h
- 低风水流量 13.19
- 中风水流量 14.33
- 高风水流量 17.2
- 标识数据
- 设计寿命 ---
- 成本 ---
- 部件代码 ---
- 说明 ---
- 安装单位联系人 ---
- 安装单位 ---
- 维保单位联系电话 ---
- 安装位置 ---
- 维保单位联系人 ---
- 下游构件名称 ---
- 设备类别 风机盘管
- 类型注释 ---
- 所属空间 ---
- 设备负责人联系电话 ---
- 启用日期 ---
- 上游构件名称 ---
- 关联合同1 ---
- 附件 ---
- 国标编码 30.44.35.10
- 制造商 美的
- 维保周期 ---
- 安装日期 ---
- 生产日期 ---
- 上游构件编码 ---
- 下游构件编码 ---
- 注释记号 ---
- 关联合同2 ---
- 维修次数 ---
- 关联合同3 ---
- 维保单位 ---
- 设备状态 ---
- URL ---
- 安装单位联系电话 ---
- 设备巡检周期 ---
- 型号 FP-102WA-Z3-G30/B
- 序列号 ---
- 设备负责人 ---
- 设备编码 ---
- 类型图像 ---
- 尺寸标注
- 进水口接管管径 20mm
- 接水盘厚度 6.00000000000025mm
- 出水口接管管径 20mm
- 设备宽度 1002mm
- E 1002mm
- 转轴半径 18mm
- 风轮内径 65mm
- 电机半径 60mm
- 风轮长度 204.5mm
- 冷凝水管接管管径 20mm
- 换热器长度 784mm
- 风轮外径 100mm
- 风管高度 151mm
- 设备高度 240mm
- 配电箱高度 120mm
- 板厚 2.99999999999999mm
- 设备深度 455mm
- C 818mm
- A 850mm
- D 790mm
- 电气 - 负荷
- 高风功率 102W
- 低风功率 64W
- 中风功率 78W
- 机械 - 负荷
- 中风制热量(供水60℃) 8317W
- 低风制热量(供水60℃) 7651W
- 低风制冷量 4600W
- 高风制热量(供水60℃) 9980W
- 高风制冷量 6000W
- 中风制冷量 5000W
- 材质和装饰
- 主体材质 ---
