风机盘管-卧式暗装风机盘管(创新型12Pa)-FP-34~238WA-Z3／B

浏览量 703
下载量 267
收藏量 4
立即下载 收藏
  • 缩略图

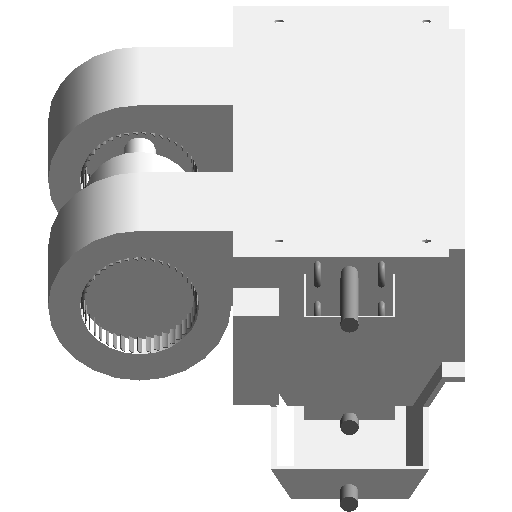

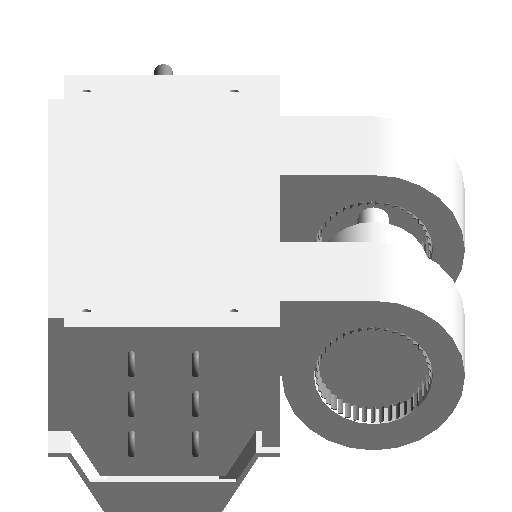

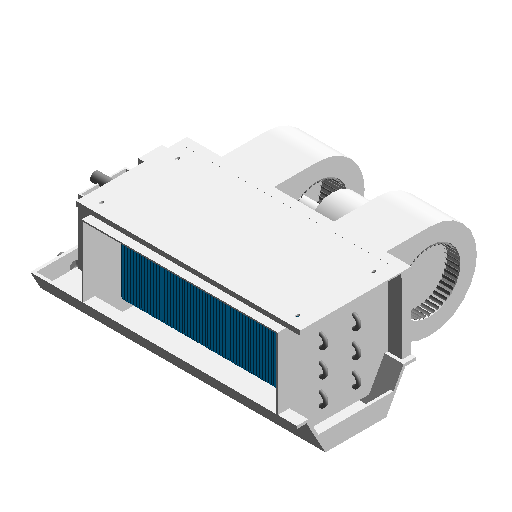

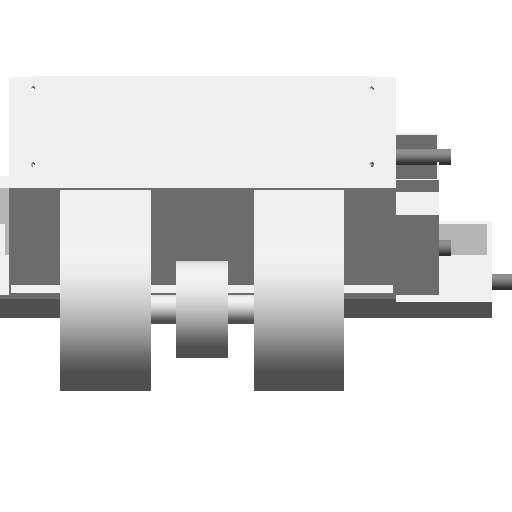

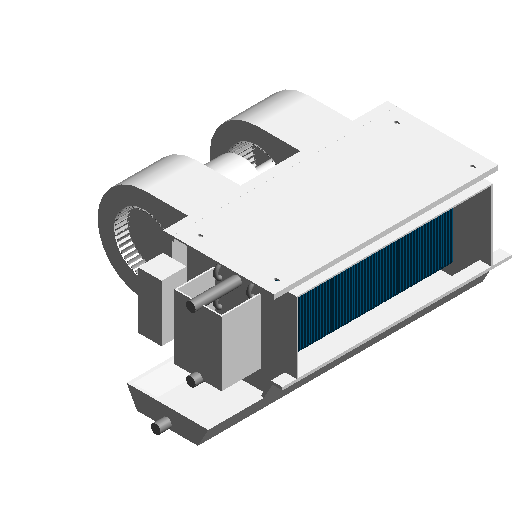

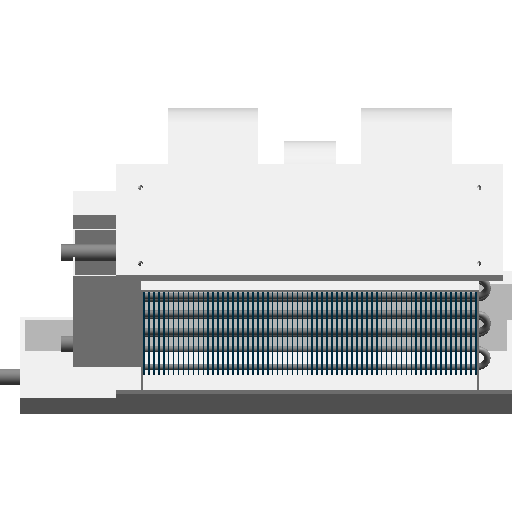

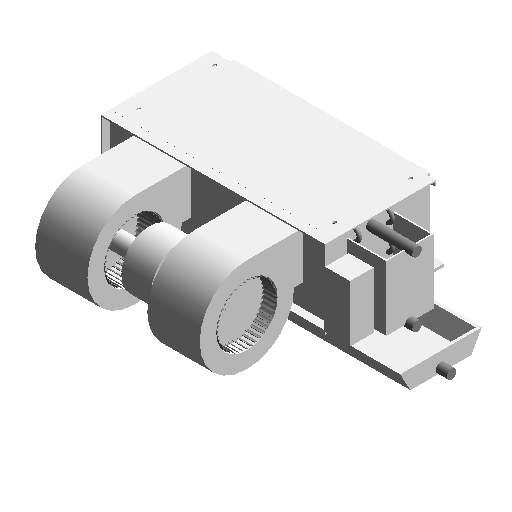

  • 3D
规格

FP-102WA-Z3/B

  • 机械
    • 高风噪音值(dB(A)) 45
    • 换热器材质 铜管套弧形冲锋铝翅片，表面高效亲水涂层
    • 风机数量 2
    • 电机形式 三速、低噪电容交流电机
    • 毛重 18kg
    • 低风水阻 25kPa
    • 净重 15kg
    • 接管 卧式暗装进水管、出水管(3/4椎管内螺纹)；冷凝水管(3/4椎管内螺纹)
    • 中风噪音值(dB(A)) 36.6
    • 最大承压 1.5MPa
    • 高风水阻 38kPa
    • 风机类型 离心前翼式双吸风轮
    • 电机数量 1
    • 低风噪音值(dB(A)) 31
    • 中风水阻 28kPa
  • 电气
    • FCCOP(供水60℃) 90
    • FCCER 54
    • 极数 1
    • 频率 50Hz
    • 额定电压 220V
  • 机械 - 流量
    • 中风额定风量 826m³/h
    • 低风额定风量 571m³/h
    • 高风额定风量 1020m³/h
    • 低风水流量 13.19
    • 中风水流量 14.33
    • 高风水流量 17.2
  • 标识数据
    • 设计寿命 ---
    • 成本 ---
    • 部件代码 ---
    • 说明 ---
    • 安装单位联系人 ---
    • 安装单位 ---
    • 维保单位联系电话 ---
    • 安装位置 ---
    • 维保单位联系人 ---
    • 下游构件名称 ---
    • 设备类别 风机盘管
    • 类型注释 ---
    • 所属空间 ---
    • 设备负责人联系电话 ---
    • 启用日期 ---
    • 上游构件名称 ---
    • 关联合同1 ---
    • 附件 ---
    • 国标编码 30.44.35.10
    • 制造商 美的
    • 维保周期 ---
    • 安装日期 ---
    • 生产日期 ---
    • 上游构件编码 ---
    • 下游构件编码 ---
    • 注释记号 ---
    • 关联合同2 ---
    • 维修次数 ---
    • 关联合同3 ---
    • 维保单位 ---
    • 设备状态 ---
    • URL ---
    • 安装单位联系电话 ---
    • 设备巡检周期 ---
    • 型号 FP-102WA-Z3/B
    • 序列号 ---
    • 设备负责人 ---
    • 设备编码 ---
    • 类型图像 ---
  • 尺寸标注
    • 进水口接管管径 20mm
    • 接水盘厚度 6.00000000000025mm
    • 出水口接管管径 20mm
    • 设备宽度 1002mm
    • E 1002mm
    • 转轴半径 18mm
    • 风轮内径 65mm
    • 电机半径 60mm
    • 风轮长度 204.5mm
    • 冷凝水管接管管径 20mm
    • 换热器长度 784mm
    • 风轮外径 100mm
    • 风管高度 151mm
    • 设备高度 240mm
    • 配电箱高度 120mm
    • 板厚 2.99999999999999mm
    • 设备深度 455mm
    • C 818mm
    • A 850mm
    • D 790mm
  • 电气 - 负荷
    • 高风功率 93W
    • 低风功率 56W
    • 中风功率 68W
  • 机械 - 负荷
    • 中风制热量(供水60℃) 8317W
    • 低风制热量(供水60℃) 7651W
    • 低风制冷量 4600W
    • 高风制热量(供水60℃) 9980W
    • 高风制冷量 6000W
    • 中风制冷量 5000W
  • 材质和装饰
    • 主体材质 ---
分类 暖通-空气调节设备-房间空调器
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
