空调箱-新风工况立式空调箱-MKS03~10L4(6)Y／C(P1~P6)

浏览量 760
下载量 284
收藏量 7
立即下载 收藏
  • 缩略图

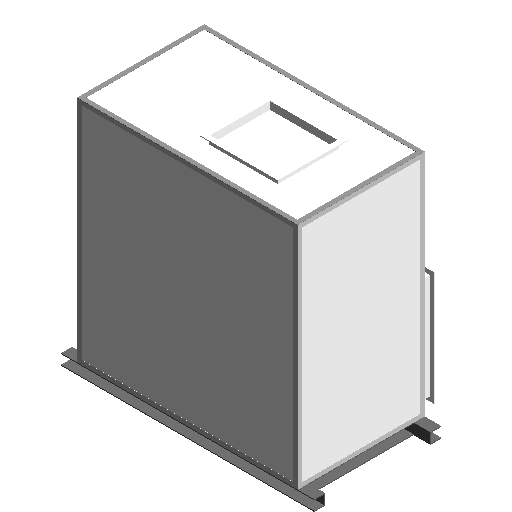

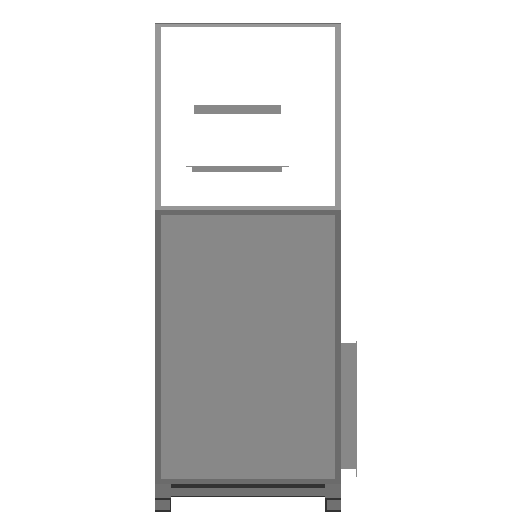

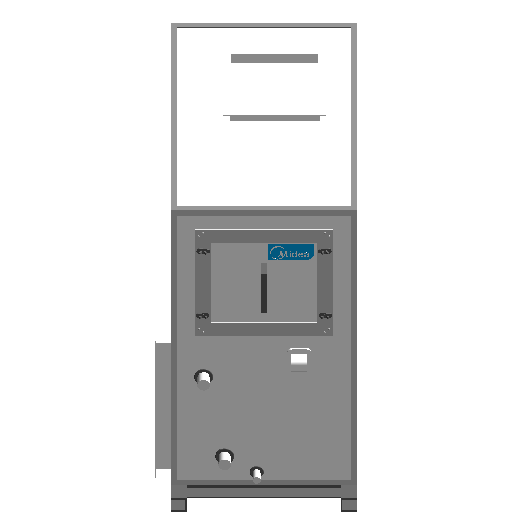

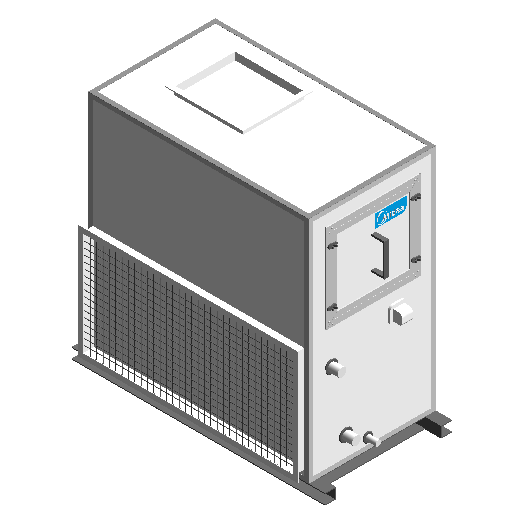

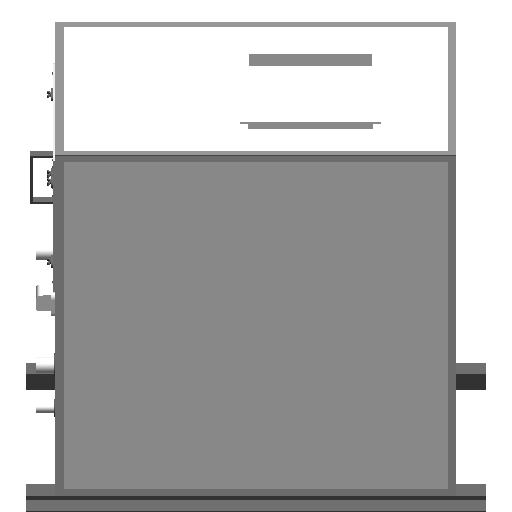

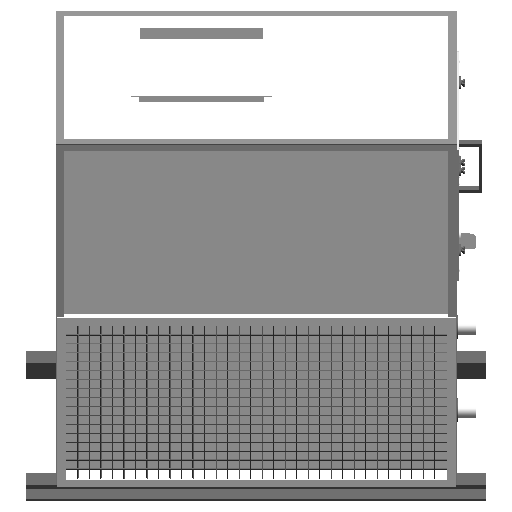

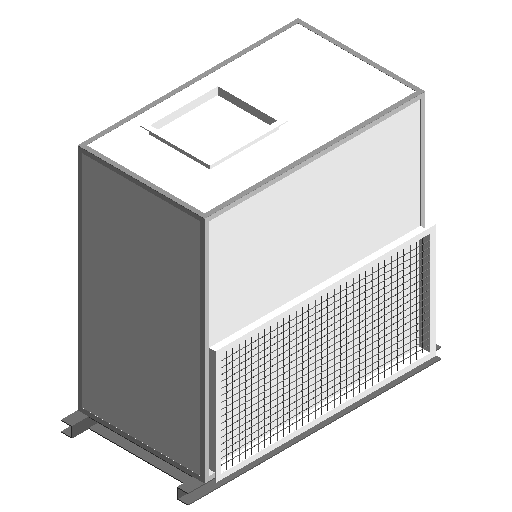

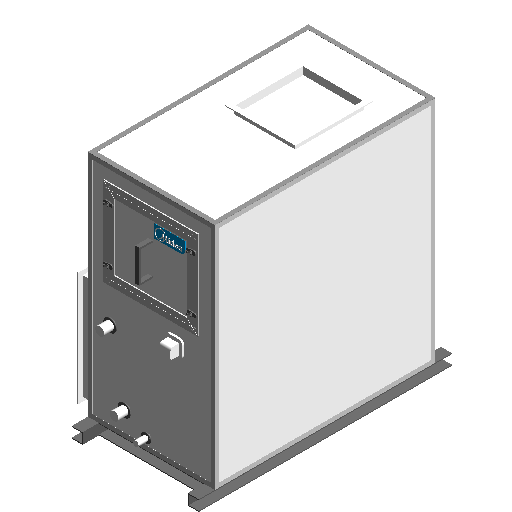

  • 3D
规格

MKS03L4Y/CP1

  • 机械 - 流量
    • 额定风量 3000m³/h
    • 冷水流量 1.53L/s
  • 电气
    • 频率 50Hz
    • 极数 3
    • 额定电压 380V
  • 机械 - 负荷
    • 额定制热量 35.6kW
    • 额定制冷量 32kW
  • 标识数据
    • 设备状态 ---
    • 安装单位 ---
    • 设备巡检周期 ---
    • 关联合同3 ---
    • 关联合同2 ---
    • 序列号 ---
    • 关联合同1 ---
    • 附件 ---
    • 注释记号 ---
    • 型号 MKS03L4Y/CP1
    • 安装日期 ---
    • URL ---
    • 上游构件编码 ---
    • 维保单位联系人 ---
    • 维修次数 ---
    • 类型图像 ---
    • 下游构件名称 ---
    • 设备编码 ---
    • 所属空间 ---
    • 类型注释 ---
    • 国标编码 30-44.30.00
    • 启用日期 ---
    • 安装位置 ---
    • 设计寿命 ---
    • 上游构件名称 ---
    • 设备负责人 ---
    • 设备负责人联系电话 ---
    • 安装单位联系电话 ---
    • 维保单位 ---
    • 设备类别 房间空气调节器
    • 安装单位联系人 ---
    • 下游构件编码 ---
    • 制造商 美的
    • 生产日期 ---
    • 部件代码 ---
    • 维保周期 ---
    • 成本 ---
    • 维保单位联系电话 ---
    • 说明 ---
  • 其他
    • 边距 75mm
    • 封边宽度 20mm
    • 检修门宽度 432mm
    • 槽钢厚度 4mm
    • 槽钢厚度1 5mm
    • 槽钢宽度 50mm
    • 旋转厚度 5mm
    • 检修门右边距 70mm
    • 支座长度 1160mm
    • 出风口法兰厚度 2mm
    • 检修门下边距 170mm
    • 封边厚度 1mm
    • 右距离 200mm
    • 槽钢宽度1 35mm
    • 格栅宽度 2730mm
    • 格栅高度 981mm
    • 连接件宽度 2670mm
    • 检修门高度 406mm
    • 格栅直径 3mm
  • 尺寸标注
    • 送风口上边距 188mm
    • 管道边距 102mm
    • 设备深度 580mm
    • 设备高度 1100mm
    • 送风口高度 273mm
    • 连接管进水管管径 40mm
    • 回风口宽度 960mm
    • 送风口右边距 212mm
    • 送风口间距 500mm
    • 回风口高度 474mm
    • 连接管出水管管径 40mm
    • 进出水管水平间距 66mm
    • 设备宽度 1010mm
    • 送风口宽度 309mm
    • 进水管底部边距 161mm
    • 进出水管竖直间距 304mm
    • 连接管排水管管径 25mm
    • 支架高度 50mm
    • 排水管底部边距 101mm
  • 材质和装饰
    • 主体材质 ---
  • 机械
    • 噪音值(dB(A)) 57.1
    • 质量 130kg
    • 机外余压 80Pa
  • 电气 - 负荷
    • 电机功率 0.75kW
分类 暖通-空气调节设备-单元式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
