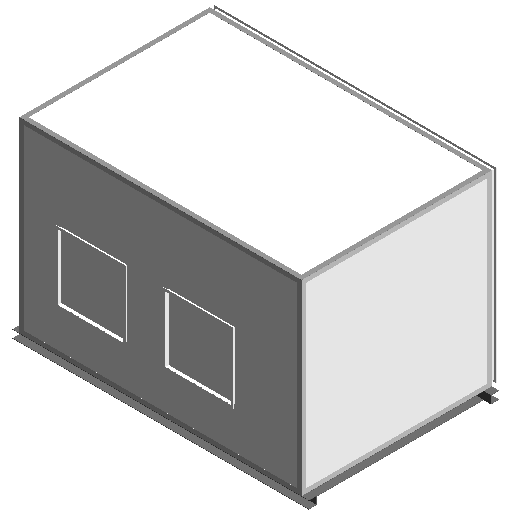

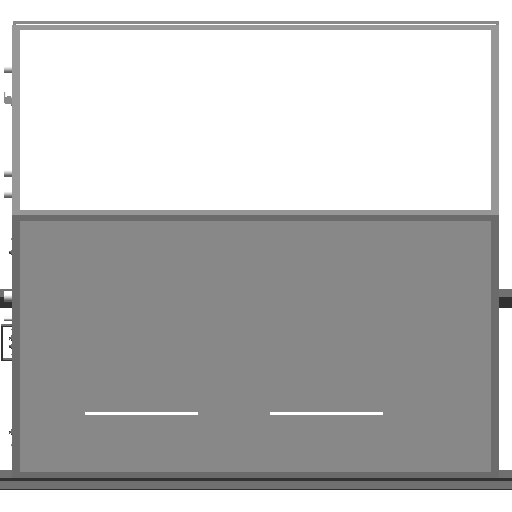

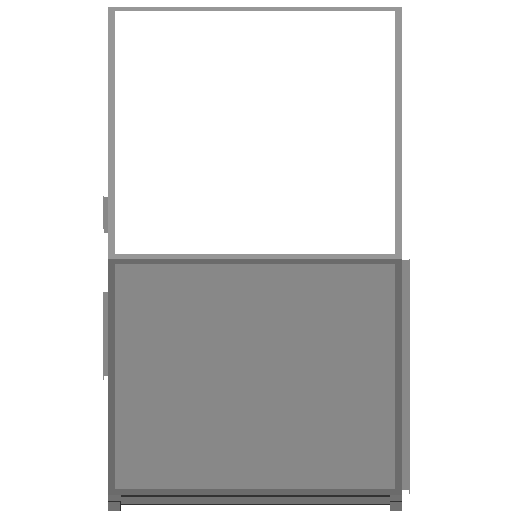

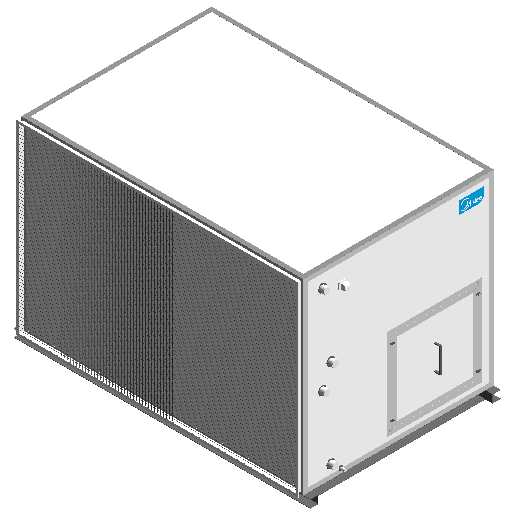

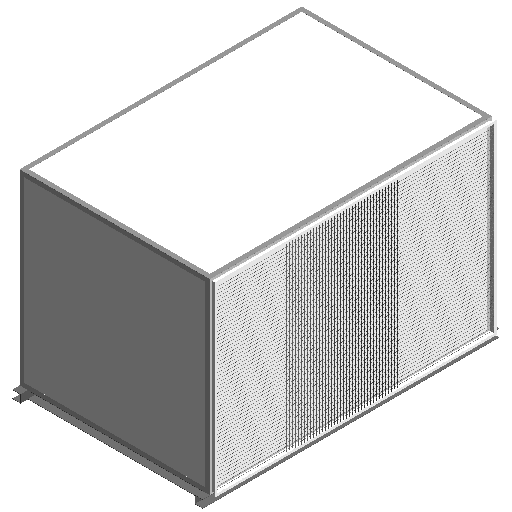

- 3D
规格
MKS35W4Y/CP1
- 机械 - 流量
- 额定风量 35000m³/h
- 冷水流量 9.99L/s
- 电气
- 频率 50Hz
- 极数 3
- 额定电压 380V
- 机械 - 负荷
- 额定制热量 348.4kW
- 额定制冷量 209.1kW
- 标识数据
- 设备状态 ---
- 安装单位 ---
- 设备巡检周期 ---
- 关联合同3 ---
- 关联合同2 ---
- 序列号 ---
- 关联合同1 ---
- 附件 ---
- 类型图像 ---
- 型号 MKS35W4Y/CP1
- 安装日期 ---
- 类型注释 ---
- 维保单位联系人 ---
- 维修次数 ---
- 上游构件名称 ---
- 下游构件名称 ---
- 设备编码 ---
- 所属空间 ---
- 注释记号 ---
- 国标编码 30-44.30.00
- 启用日期 ---
- 安装位置 ---
- 设计寿命 ---
- 上游构件编码 ---
- 设备负责人 ---
- 设备负责人联系电话 ---
- 安装单位联系电话 ---
- 维保单位 ---
- 设备类别 房间空气调节器
- 安装单位联系人 ---
- 下游构件编码 ---
- 制造商 美的
- 生产日期 ---
- 说明 ---
- 维保周期 ---
- 部件代码 ---
- 维保单位联系电话 ---
- 成本 ---
- URL ---
- 其他
- 边距 70mm
- 封边宽度 45mm
- 检修门宽度 940mm
- 槽钢厚度 4mm
- 槽钢厚度1 5mm
- 槽钢宽度 80mm
- 旋转厚度 5mm
- 检修门右边距 70mm
- 支座长度 2930mm
- 出风口法兰厚度 2mm
- 上距离 150mm
- 检修门下边距 170mm
- 封边厚度 1mm
- 左距离 300mm
- 槽钢宽度1 35mm
- 格栅宽度 2730mm
- 格栅高度 1781mm
- 连接件宽度 2670mm
- 检修门高度 965mm
- 格栅直径 3mm
- 尺寸标注
- 进出水管竖直间距 669mm
- 送风口右边距 666mm
- 设备深度 1880mm
- 进出水管水平间距 83mm
- 设备高度 1930mm
- 送风口高度 648mm
- 连接管进水管管径 65mm
- 回风口宽度 2740mm
- 进水管底部边距 218mm
- 回风口高度 1795mm
- 连接管出水管管径 65mm
- 支架高度 80mm
- 设备宽度 2790mm
- 送风口宽度 648mm
- 排水管底部边距 131mm
- 送风口间距 414mm
- 连接管排水管管径 25mm
- 送风口上边距 737mm
- 管道边距 186mm
- 材质和装饰
- 主体材质 ---
- 机械
- 噪音值(dB(A)) 73.8
- 质量 880kg
- 机外余压 470Pa
- 电气 - 负荷
- 电机功率 11kW
分类
模型格式 rfa
适配软件
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
