规格

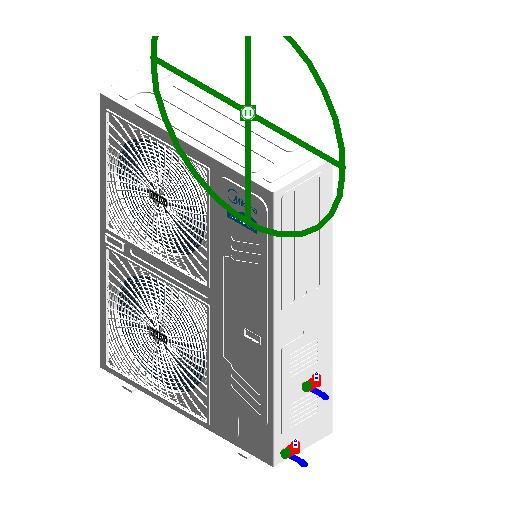

DNL-VE250/NSN1-8R0
- 电气
- 极数 3
- IPLV(C) 4.1
- 额定电压 380V
- IPLV(H)35℃/41℃/55℃ 3.65/3.15/2.26
- 频率 50Hz
- 机械 - 负荷
- 额定制热量 25kW
- 名义制冷量 20kW
- 名义制热量 18kW
- 低温制热量 18kW
- 电气 - 负荷
- 额定制热消耗功率 6.94kW
- 名义制热消耗功率 8.78kW
- 最大输入电流 25A
- 最大输入功率 14.03kW
- 低温制热消耗功率 10.17kW
- 名义制冷消耗功率 6.41kW
- 机械
- 防水等级 IPX4
- 最大并联数量 16
- 噪音值(dB(A)) 63/65(制冷/制热)
- 水侧承压 1600kPa
- 冷媒填充量 5.8kg
- 环境运行范围(℃) -26~46℃
- 机组型式 地板辐射型/风机盘管型/散热器型
- 出水温度(℃) 20~60℃可调，线控器默认温度45℃
- 运行重量 197kg
- 冷媒种类 R410A
- 安全装置 高低压开关，防冻保护装置，过流保护装置，电源相序保护装置等
- 额定制热性能系数 3.6
- 水侧换热器 同轴套管换热器
- 净重 167kg
- 名义制冷性能系数 3.12
- 水侧阻力 40kPa
- 运行控制 线控器控制，远程控制，运行状态显示，故障报警、微电脑控制等
- 防触电保护类型 Ⅰ类
- 线控器 KJRX-120A/BMKO
- 名义制热性能系数 2.05
- 低温制热性能系数 1.77
- 标识数据
- URL ---
- 说明 ---
- 设备编码 ---
- 安装单位联系人 ---
- 设备状态 ---
- 上游构件名称 ---
- 上游构件编码 ---
- 下游构件名称 ---
- 类型图像 ---
- 部件代码 ---
- 关联合同2 ---
- 设备类别 多联机室外机
- 维保单位联系人 ---
- 制造商 美的
- 维修次数 ---
- 国标编码 30-44.25.00
- 安装日期 ---
- 注释记号 ---
- 设备负责人联系电话 ---
- 关联合同3 ---
- 安装单位 ---
- 安装单位联系电话 ---
- 设计寿命 ---
- 附件 ---
- 设备巡检周期 ---
- 序列号 ---
- 维保单位 ---
- 类型注释 ---
- 设备负责人 ---
- 下游构件编码 ---
- 生产日期 ---
- 型号 DNL-VE250/NSN1-8R0
- 安装位置 ---
- 维保周期 ---
- 维保单位联系电话 ---
- 所属空间 ---
- 成本 ---
- 启用日期 ---
- 关联合同1 ---
- 尺寸标注
- 距离6 33.6mm
- 距离10 280mm
- 距离1 109.06mm
- 设备高度 1558mm
- 设备宽度 1120mm
- 长度1 110mm
- 支脚高度 30mm
- 距离5 90mm
- 设备深度 400mm
- 板厚 30mm
- 嵌套长度 308.185882909024mm
- 网格高度 1468mm
- 距离7 174.56mm
- 固定支架长度 400mm
- 连接管进水管管径 32mm
- 距离9 30mm
- 网格长度2 1080mm
- 距离3 650mm
- 支架出头长度 0mm
- 连接管出水管管径 32mm
- 距离8 50mm
- 直径 585mm
- 网格长度1 340mm
- 高度1 50mm
- 标签厚度 0.2mm
- 距离2 650mm
- 距离4 60mm
- 材质和装饰
- 主体材质 ---
- 机械 - 流量
- 额定水流量 3.4m³/h
分类
模型格式 rfa
适配软件
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
