规格

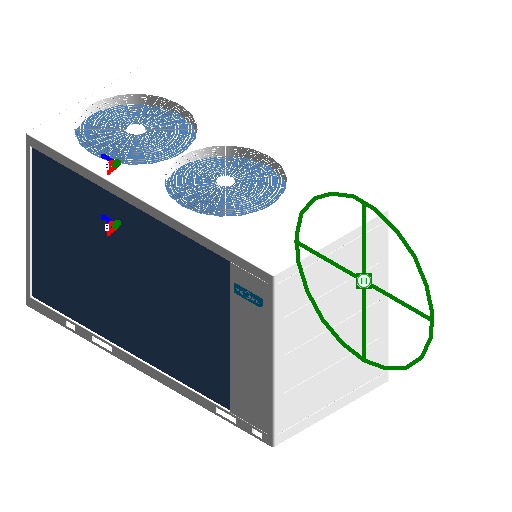

LSQRFL60M/VN1-I
- 机械
- 运行控制 线控器，可手动自动开机，运行状态显示，故障报警等
- 冷媒种类 R410A
- 水侧阻力 61kPa
- 制冷环境温度范围 -10~50℃
- 冷媒填充量 17kg
- 净重 480kg
- 水侧换热器 板式换热器
- 运行重量 490kg
- 水侧承压 1000kPa
- 空气侧换热器 翅片换热器
- 制热环境温度范围 -15~30℃
- 电气 - 负荷
- 最大输入电流 40.5A
- 制热额定电流 32.21A
- 制冷额定功率 19.33kW
- 最大输入功率 23.52kW
- 制冷额定电流 31.13A
- 制热额定功率 20kW
- 电气
- IPLV(C) 4.49
- 极数 3
- 额定电压 380V
- 频率 50Hz
- EER 3
- 尺寸标注
- 底高 80mm
- 设备深度 1055mm
- 水管下边距 210mm
- 壁厚 20mm
- 间距 1105mm
- 设备宽度 2220mm
- 门板宽 390mm
- 开窗直径 780mm
- 水管左边距 234mm
- 边距 425mm
- 宽度1 85mm
- 边宽 50mm
- 连接管出水管管径 50mm
- 水管间距 470mm
- 设备高度 1325mm
- 宽度2 180mm
- 连接管进水管管径 50mm
- 标识数据
- 附件 ---
- 设备类别 多联机室外机
- 类型图像 ---
- 下游构件名称 ---
- 安装单位联系电话 ---
- 安装单位联系人 ---
- 安装单位 ---
- 成本 ---
- 生产日期 ---
- 设备状态 ---
- URL ---
- 设计寿命 ---
- 维保单位联系电话 ---
- 序列号 ---
- 安装位置 ---
- 部件代码 ---
- 制造商 美的
- 型号 LSQRFL60M/VN1-I
- 设备负责人 ---
- 关联合同2 ---
- 下游构件编码 ---
- 国标编码 30-44.25.00
- 说明 ---
- 设备负责人联系电话 ---
- 所属空间 ---
- 类型注释 ---
- 设备巡检周期 ---
- 启用日期 ---
- 维保单位联系人 ---
- 设备编码 ---
- 安装日期 ---
- 关联合同1 ---
- 关联合同3 ---
- 上游构件名称 ---
- 维保单位 ---
- 维修次数 ---
- 维保周期 ---
- 注释记号 ---
- 上游构件编码 ---
- 机械 - 负荷
- 名义制冷量 58kW
- 名义制热量 64kW
- 材质和装饰
- 主体材质 ---
- 机械 - 流量
- 标准风量 24000m³/h
- 额定水流量 9.8m³/h
分类
模型格式 rfa
适配软件
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
