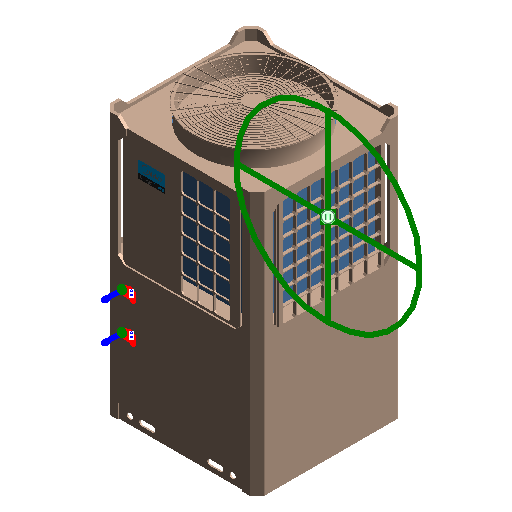

- 3D
规格
DN-VE380/NSN1-H
- 机械
- 水侧换热器 同轴套管
- 安全装置 高低压开关，防冻保护装置，过流保护装置，电源相序保护装置等
- 最大并联数量 16
- 线控器 KJRX-120A/BMKO
- 水侧承压 1500kPa
- 运行控制 线控器控制，远程控制，运行状态显示，故障报警等
- 名义制热性能系数 1.95
- 冷媒填充量 6.8kg
- 水侧阻力 46kPa
- 噪音值(dB(A)) 43~67
- 运行重量 325kg
- 防触电保护类型 Ⅰ类
- 冷媒种类 R410A
- 防水等级 IPX4
- 机组型式 地板辐射型/散热器型
- 低温制热性能系数 1.43
- 净重 320kg
- 电气
- 频率 50Hz
- IPLV(H)35℃/41℃/55℃ 3.45/3.10/2.35
- 额定电压 380V
- 极数 3
- 机械 - 负荷
- 额定制热量 36.5kW
- 名义制热量 22kW
- 低温制热量 16kW
- 电气 - 负荷
- 最大输入电流 25A
- 额定制热消耗功率 11.4kW
- 名义制热消耗功率 11.3kW
- 低温制热消耗功率 11.2kW
- 最大输入功率 14kW
- 标识数据
- 设备编码 ---
- 关联合同1 ---
- 设备状态 ---
- 注释记号 ---
- 下游构件名称 ---
- 安装单位 ---
- 安装位置 ---
- 型号 DN-VE380/NSN1-H
- 设备类别 多联机室外机
- 说明 ---
- 维保周期 ---
- 序列号 ---
- 设备巡检周期 ---
- 成本 ---
- 国标编码 30-44.25.00
- 关联合同3 ---
- 设备负责人联系电话 ---
- 下游构件编码 ---
- 所属空间 ---
- 安装单位联系电话 ---
- 关联合同2 ---
- 部件代码 ---
- URL ---
- 生产日期 ---
- 设计寿命 ---
- 启用日期 ---
- 维保单位联系电话 ---
- 制造商 美的
- 设备负责人 ---
- 安装单位联系人 ---
- 维保单位 ---
- 安装日期 ---
- 上游构件名称 ---
- 维保单位联系人 ---
- 类型图像 ---
- 维修次数 ---
- 附件 ---
- 类型注释 ---
- 上游构件编码 ---
- 尺寸标注
- 底部高度 100mm
- 连接管进水管管径 32mm
- 半径1 22mm
- 壁厚 20mm
- 开窗直径 750mm
- 连接管出水管管径 32mm
- 侧面半径 20mm
- 设备高度 1795mm
- 开窗高度 100mm
- 设备深度 985mm
- 高度1 920.209699996326mm
- 设备宽度 1025mm
- 材质和装饰
- 主体材质 ---
- 机械 - 流量
- 额定水流量 6.2m³/h
分类
模型格式 rfa
适配软件
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
