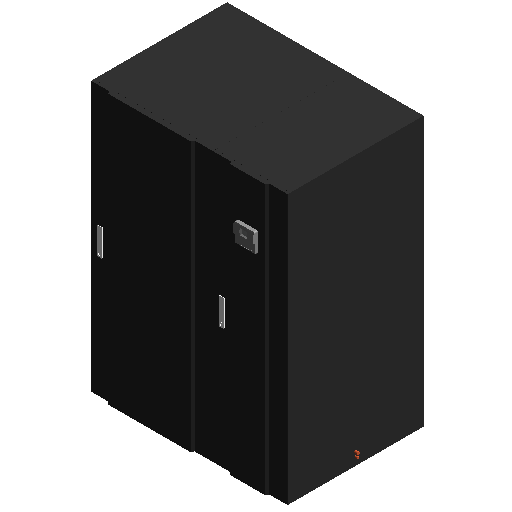

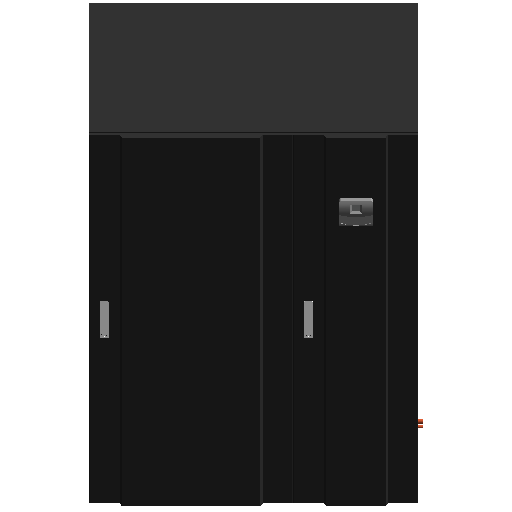

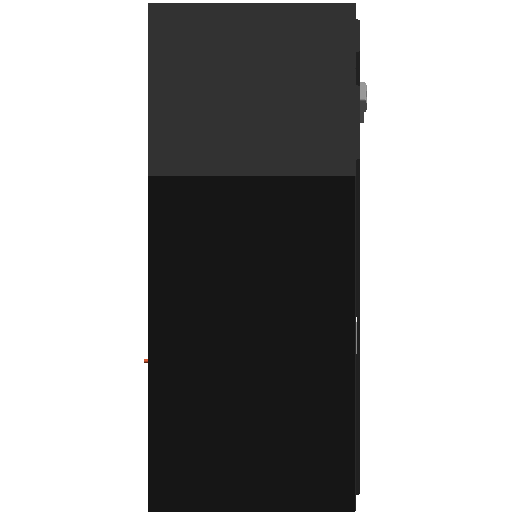

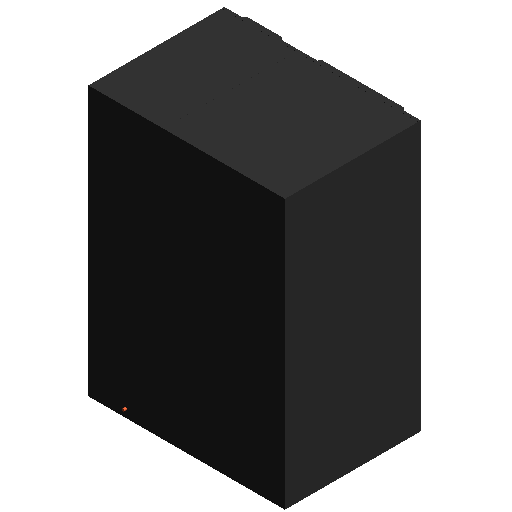

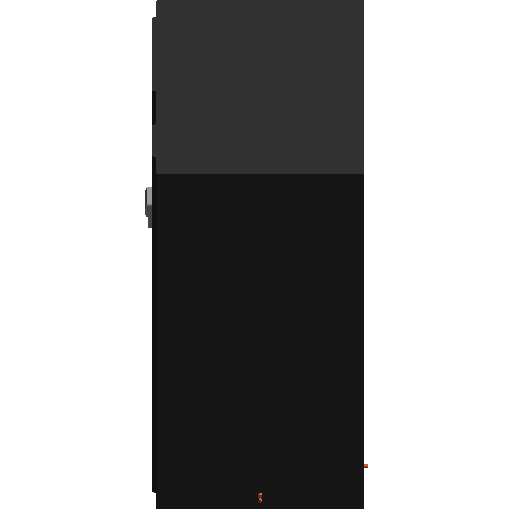

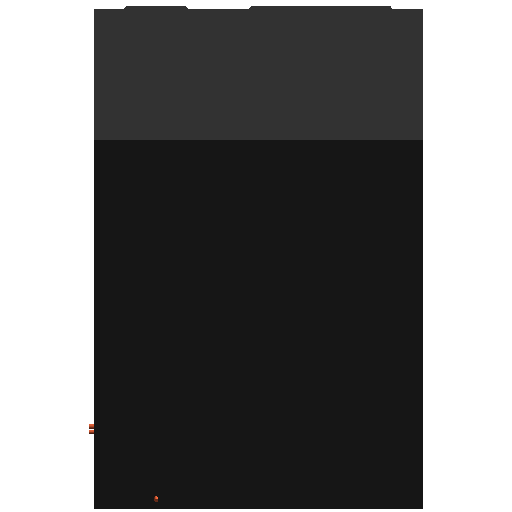

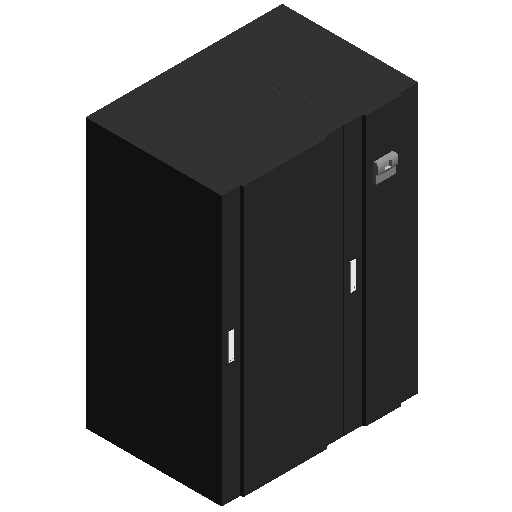

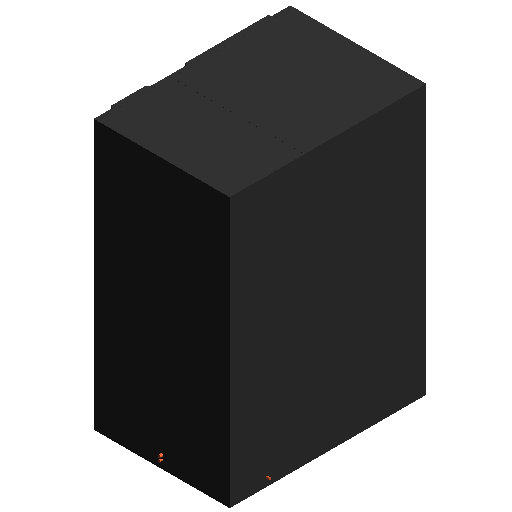

精密空调-模块化风冷-MAU1040~2070T2N1S4

浏览量 242
下载量 211
收藏量 1
立即下载 收藏
  • 缩略图
  • 3D
规格

MAU1040T2N1S4

  • 电气
    • 频率 50Hz
    • 内外机连接线规格(mm²) 4*1.5
    • 配电线推荐(芯数*线径mm) 5*16
    • 电辅形式 PTC电加热
    • SEER 3.6
    • 电辅热 1
    • 极数 3
    • 额定电压 380V
  • 机械
    • 过滤网等级 G4
    • 机组满配置最大重量 570kg
    • 模块数 1.5
    • 制冷管路长度(m) ≤60
    • 室外机台数 2
    • 加湿器形式 电极式加湿器
    • 冷媒填充量 28kg
    • 加湿量(kg/h) 10
    • 显热比 0.9
    • 加湿器进水管接头(管内径mm) 螺纹连接，机组预留内螺纹G3/4(φ10)
    • 加湿器排水管内径(mm) 自排，内径φ32.5
    • 冷媒种类 R410A
    • 加湿器管路承压(MPa) 0.1~1Mpa水压
    • 风机数量 1
    • 系统数 双系统
    • 风机类型 后倾离心EC风机
    • 制冷管路落差(m) -5~+20
    • 冷风比 3.58
  • 标识数据
    • 序列号 ---
    • 关联合同2 ---
    • 注释记号 ---
    • 下游构件名称 ---
    • 安装单位 ---
    • 安装位置 ---
    • 生产日期 ---
    • 启用日期 ---
    • 附件 ---
    • 设备巡检周期 ---
    • 说明 ---
    • 设备负责人联系电话 ---
    • 维保单位 ---
    • 维保周期 ---
    • 成本 ---
    • 制造商 美的
    • 设备类别 多联机室内机
    • 型号 MAU1040T2N1S4
    • 下游构件编码 ---
    • 设计寿命 ---
    • 安装单位联系电话 ---
    • 关联合同1 ---
    • 关联合同3 ---
    • 部件代码 ---
    • 设备编码 ---
    • 所属空间 ---
    • URL ---
    • 维修次数 ---
    • 设备负责人 ---
    • 设备状态 ---
    • 安装单位联系人 ---
    • 国标编码 30-44.25.00
    • 安装日期 ---
    • 上游构件名称 ---
    • 维保单位联系电话 ---
    • 类型图像 ---
    • 维保单位联系人 ---
    • 类型注释 ---
    • 上游构件编码 ---
  • 尺寸标注
    • 设备深度 1010mm
    • 设备宽度 1460mm
    • 右侧箱体宽度 555mm
    • 设备高度 2000mm
    • 连接管气管管径 22mm
    • 连接管排水管管径 19mm
    • 连接管液管管径 16mm
  • 机械 - 负荷
    • 名义制冷量 47.3kW
    • 总显热量 42.5kW
  • 材质和装饰
    • 主体材质 ---
  • 其他
    • 管路长度大于30 1
    • 规格代号 1040
  • 电气 - 负荷
    • 最大输入功率 35kW
    • 电辅额定功率 9kW
    • 制冷额定功率 1.67kW
    • 最大输入电流 59.5A
  • 机械 - 流量
    • 标准风量 13200m³/h
分类 暖通-空气调节设备-单元式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
