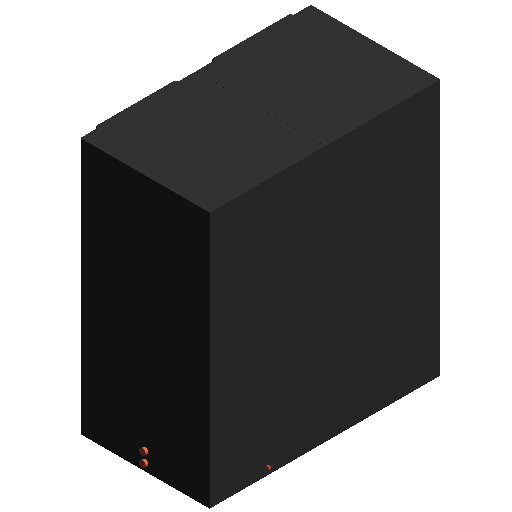

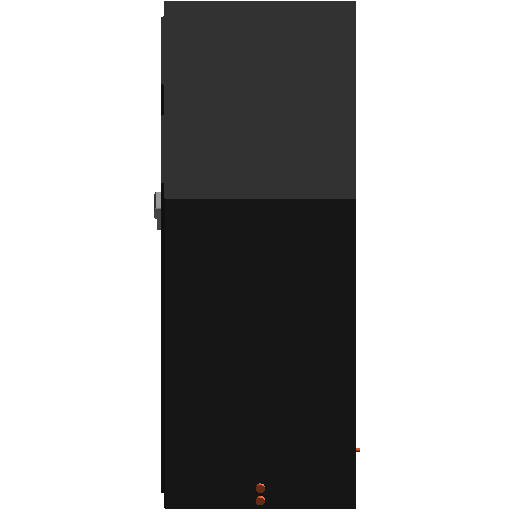

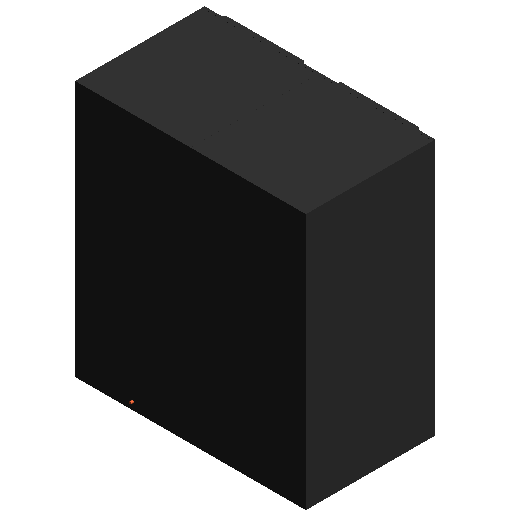

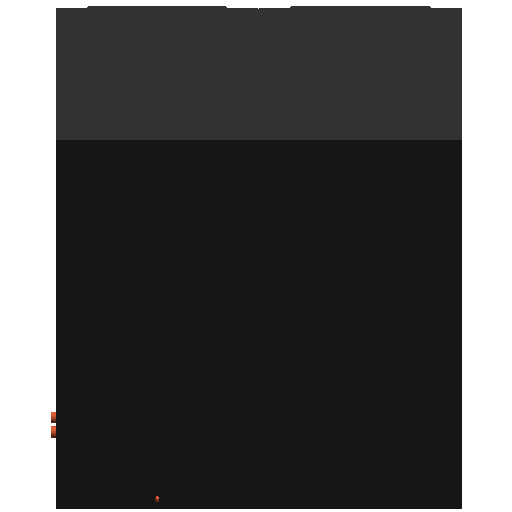

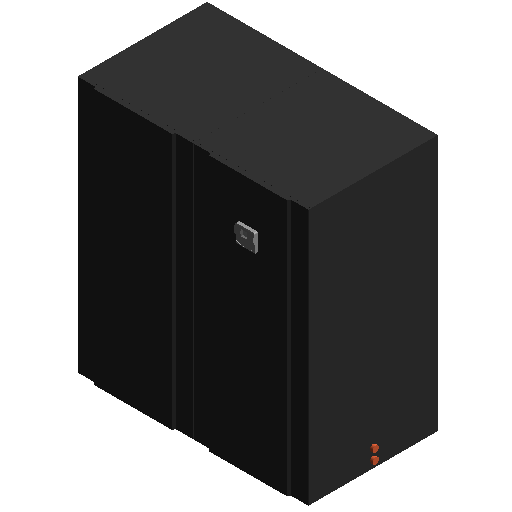

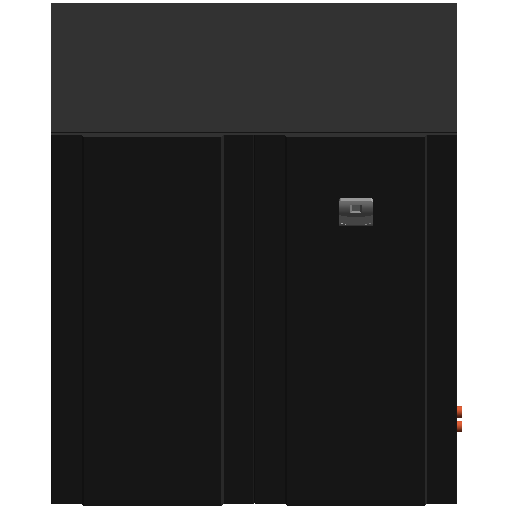

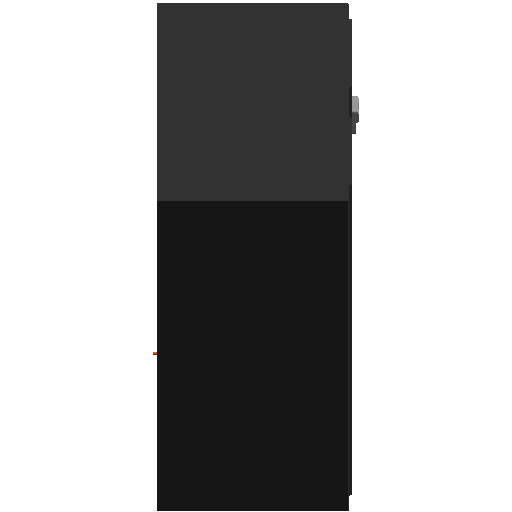

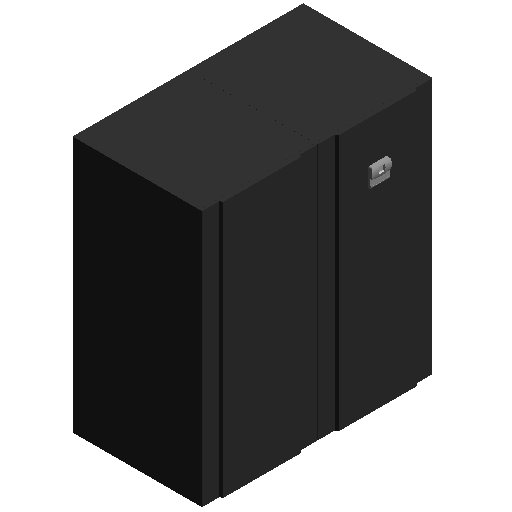

- 3D
规格
MCU2120T2S4
- 电气
- 额定电压 380V
- 频率 50Hz
- 极数 3
- 电辅形式 PTC电加热
- EER 21.7
- 电辅热 1
- 标识数据
- 安装单位 ---
- 下游构件编码 ---
- 所属空间 ---
- 类型注释 ---
- 序列号 ---
- 生产日期 ---
- 设备巡检周期 ---
- 设备负责人联系电话 ---
- 维保单位 ---
- 关联合同1 ---
- 安装位置 ---
- 维保周期 ---
- 关联合同2 ---
- 关联合同3 ---
- 型号 MCU2120T2S4
- 类型图像 ---
- 国标编码 30-44.25.00
- 设备类别 多联机室内机
- 上游构件名称 ---
- 附件 ---
- 安装单位联系人 ---
- 注释记号 ---
- 设计寿命 ---
- 安装日期 ---
- 下游构件名称 ---
- 部件代码 ---
- 制造商 美的
- 设备编码 ---
- 安装单位联系电话 ---
- 维修次数 ---
- 设备负责人 ---
- 设备状态 ---
- 上游构件编码 ---
- 启用日期 ---
- 说明 ---
- 维保单位联系电话 ---
- 成本 ---
- 维保单位联系人 ---
- URL ---
- 机械
- 加湿量(kg/h) 10
- 加湿器进水管接头(管内径mm) G3/4(φ10)
- 加湿器形式 电极式
- 模块数 2
- 冷风比 4.5
- 过滤网等级 G4
- 水阀形式 标配电动二通阀、选配三通阀
- 风机数量 2
- 机组满配置最大重量 595kg
- 风机类型 后倾离心EC
- 过滤网数量 8
- 显热比 0.87
- 尺寸标注
- 设备深度 1009mm
- 边距 120mm
- 设备宽度 1800mm
- 设备高度 2000mm
- 冷冻水出水管管径 50mm
- 冷冻水进水管管径 50mm
- 连接管排水管管径 19mm
- 机械 - 负荷
- 名义制冷量 121kW
- 总显热量 105.3kW
- 供水侧水压降 85kPa
- 电气 - 负荷
- 单冷+加热满负荷电流 25A
- 单冷+加热+加湿满负荷电流 42A
- 加湿器最大功率 11.25kW
- 电辅额定功率 9kW
- 单冷满负荷电流 11A
- 风机总功率 5.58kW
- 材质和装饰
- 主体材质 ---
- 机械 - 流量
- 标准风量 27000m³/h
- 供水侧水流量 5.96L/s
分类
模型格式 rfa
适配软件
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
