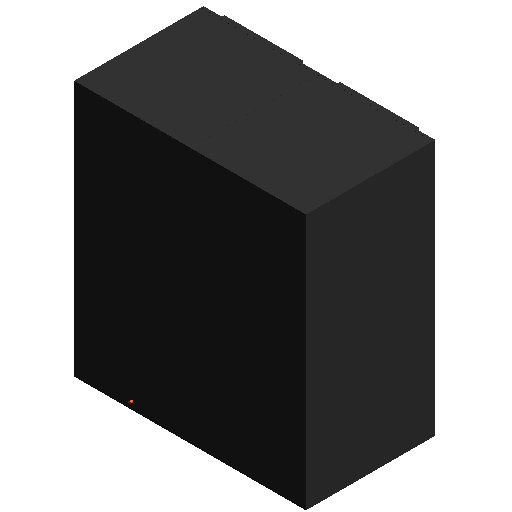

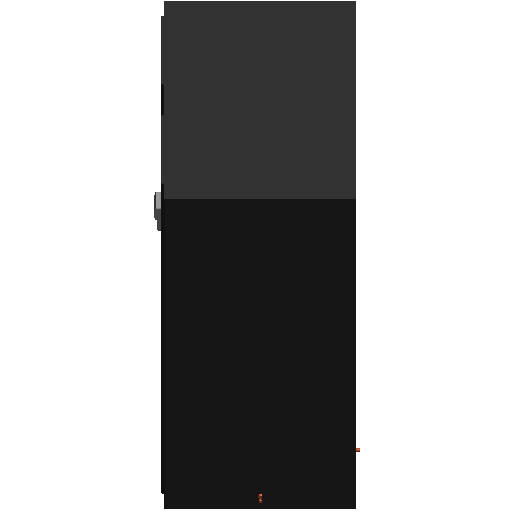

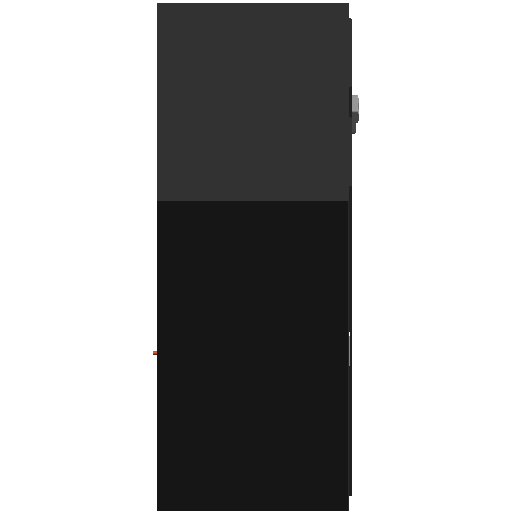

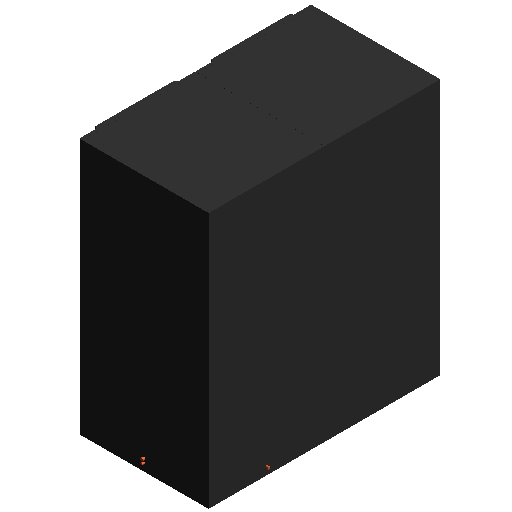

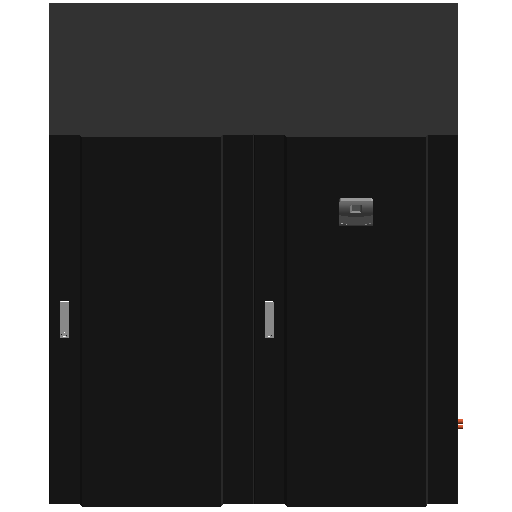

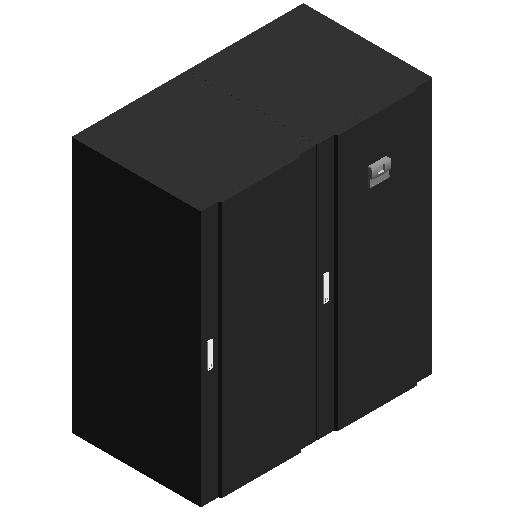

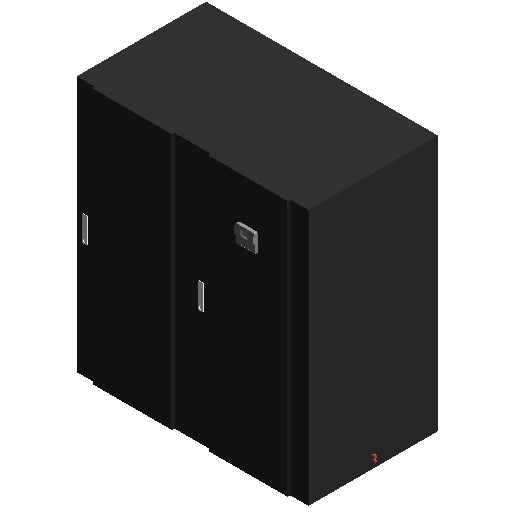

- 3D
规格
MAD1040T2N1S4
- 电气
- 频率 50Hz
- 内外机连接线规格(mm²) 4*1.5
- 配电线推荐(芯数*线径mm) 5*16
- 电辅形式 PTC电加热
- SEER 3.6
- 电辅热 1
- 极数 3
- 额定电压 380V
- 机械
- 过滤网等级 G4
- 机组满配置最大重量 570kg
- 模块数 1.5
- 制冷管路长度(m) ≤60
- 室外机台数 2
- 加湿器形式 电极式加湿器
- 冷媒填充量 28kg
- 加湿量(kg/h) 10
- 显热比 0.9
- 加湿器进水管接头(管内径mm) 螺纹连接，机组预留内螺纹G3/4(φ10)
- 加湿器排水管内径(mm) 自排，内径φ32.5
- 冷媒种类 R410A
- 加湿器管路承压(MPa) 0.1~1Mpa水压
- 风机数量 1
- 系统数 双系统
- 风机类型 后倾离心EC风机
- 制冷管路落差(m) -5~+20
- 冷风比 3.99
- 标识数据
- 序列号 ---
- 关联合同2 ---
- 注释记号 ---
- 下游构件名称 ---
- 安装单位 ---
- 安装位置 ---
- 生产日期 ---
- 启用日期 ---
- 附件 ---
- 设备巡检周期 ---
- 说明 ---
- 设备负责人联系电话 ---
- 维保单位 ---
- 维保周期 ---
- 成本 ---
- 制造商 美的
- 设备类别 多联机室内机
- 型号 MAD1040T2N1S4
- 下游构件编码 ---
- 设计寿命 ---
- 安装单位联系电话 ---
- 关联合同1 ---
- 关联合同3 ---
- 部件代码 ---
- 设备编码 ---
- 所属空间 ---
- URL ---
- 维修次数 ---
- 设备负责人 ---
- 设备状态 ---
- 安装单位联系人 ---
- 国标编码 30-44.25.00
- 安装日期 ---
- 上游构件名称 ---
- 维保单位联系电话 ---
- 类型图像 ---
- 维保单位联系人 ---
- 类型注释 ---
- 上游构件编码 ---
- 尺寸标注
- 设备深度 1010mm
- 设备宽度 1460mm
- 右侧箱体宽度 555mm
- 设备高度 2000mm
- 连接管气管管径 22mm
- 连接管排水管管径 19mm
- 连接管液管管径 16mm
- 机械 - 负荷
- 名义制冷量 45.5kW
- 总显热量 40.9kW
- 材质和装饰
- 主体材质 ---
- 其他
- 管路长度大于30 1
- 规格代号 1040
- 电气 - 负荷
- 最大输入功率 35kW
- 电辅额定功率 9kW
- 制冷额定功率 1.67kW
- 最大输入电流 59.5A
- 机械 - 流量
- 标准风量 11400m³/h
分类
模型格式 rfa
适配软件
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
