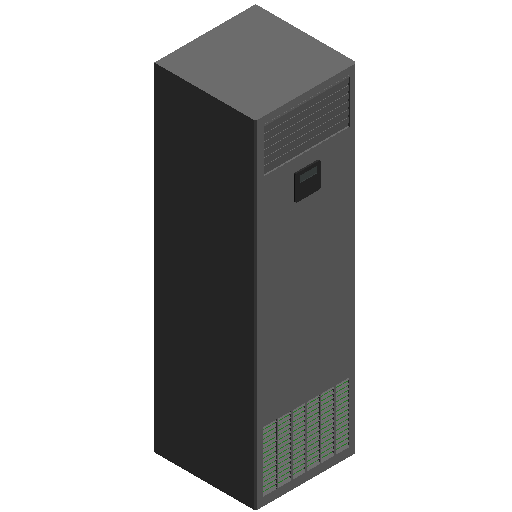

精密空调-基站空调-MAV013T1VN2S

浏览量 667
下载量 285
收藏量 5
立即下载 收藏
  • 缩略图
  • 3D
规格

MAV013T1VN2S

  • 电气
    • 配电线推荐(芯数*线径mm) 5*6
    • 电辅热 1
    • 频率 50Hz
    • 电辅形式 PTC电加热
    • 额定电压 380V
    • 极数 3
    • EER 2.9
  • 机械
    • 机组满配置最大重量 123kg
    • 噪音值(dB(A)) 59.7/68(35Hz/80Hz)
    • 加湿器形式 湿膜加湿
    • 加湿器排水管内径(mm) 自排，内径φ32.5
    • 冷媒种类 R410A
    • 压缩机类型 转子
    • 冷媒填充量 0kg
    • 加湿量(kg/h) 2
    • 显热比 0.9
    • 加湿器管路承压(MPa) 0.1~1Mpa水压
    • 冷风比 4.07
    • 加湿器进水管接头(管内径mm) 螺纹连接，机组预留内螺纹G3/4(φ10)
    • 制冷管路长度(m) ≤60
    • 制冷管路落差(m) -5~+10
  • 标识数据
    • 关联合同2 ---
    • 维保周期 ---
    • 类型图像 ---
    • 下游构件编码 ---
    • 安装单位 ---
    • 安装位置 ---
    • 成本 ---
    • 维修次数 ---
    • URL ---
    • 设备编码 ---
    • 序列号 ---
    • 维保单位联系人 ---
    • 启用日期 ---
    • 部件代码 ---
    • 国标编码 30-44.25.00
    • 所属空间 ---
    • 制造商 美的
    • 设备负责人联系电话 ---
    • 安装单位联系电话 ---
    • 关联合同1 ---
    • 上游构件名称 ---
    • 关联合同3 ---
    • 设备负责人 ---
    • 说明 ---
    • 设备状态 ---
    • 类型注释 ---
    • 维保单位联系电话 ---
    • 设备类别 多联机室内机
    • 设备巡检周期 ---
    • 设计寿命 ---
    • 安装单位联系人 ---
    • 型号 MAV013T1VN2S
    • 安装日期 ---
    • 上游构件编码 ---
    • 生产日期 ---
    • 维保单位 ---
    • 附件 ---
    • 注释记号 ---
    • 下游构件名称 ---
  • 尺寸标注
    • 设备宽度 600mm
    • 设备高度 2000mm
    • 格栅1宽度 510mm
    • 连接管液管管径 9.52mm
    • 格栅2宽度 510mm
    • 格栅1上边距 178.5mm
    • 设备深度 600mm
    • 连接管气管管径 19mm
    • 格栅1高度 255mm
    • 显示屏上边距 456mm
    • 边距 150mm
    • 格栅2下边距 228.5mm
    • 格栅2高度 357mm
    • 倒角宽度 10mm
    • 连接管排水管管径 16.5mm
  • 机械 - 负荷
    • 总显热量 11.3kW
    • 名义制冷量 12.5kW
  • 材质和装饰
    • 主体材质 ---
  • 电气 - 负荷
    • 最大输入功率 10.6kW
    • 制冷额定功率 4.3kW
    • 最大输入电流 38A
    • 电辅额定功率 3.5kW
  • 机械 - 流量
    • 标准风量 3200m³/h
分类 暖通-空气调节设备-单元式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
