小多联-TR+F Pro系列室外机-MDVH-V80W／N1-TRP(F1)

浏览量 200
下载量 114
收藏量 0
立即下载 收藏
  • 缩略图

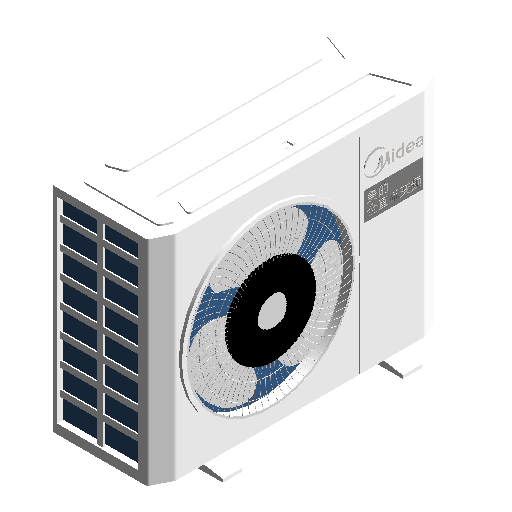

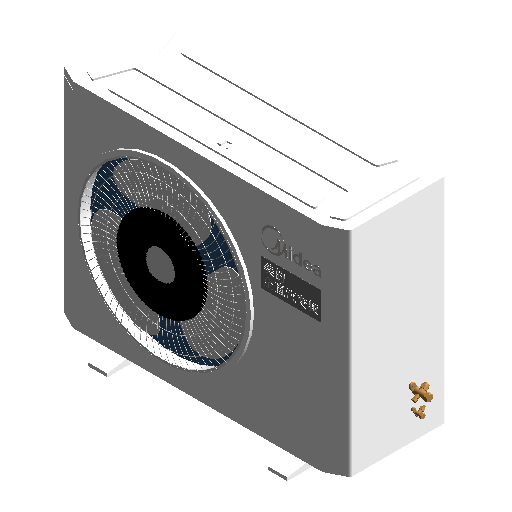

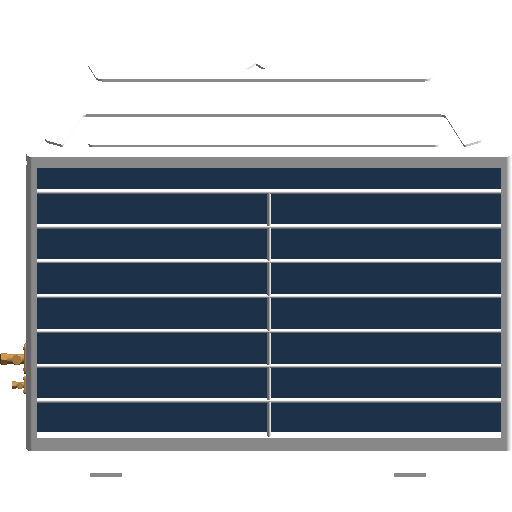

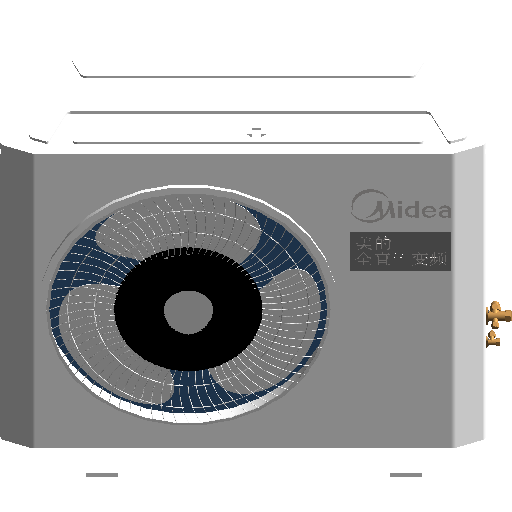

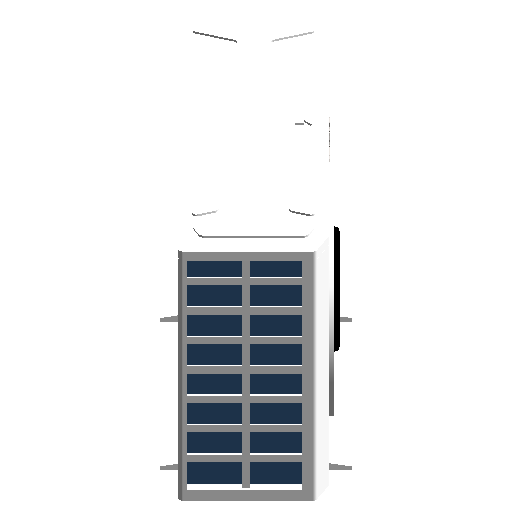

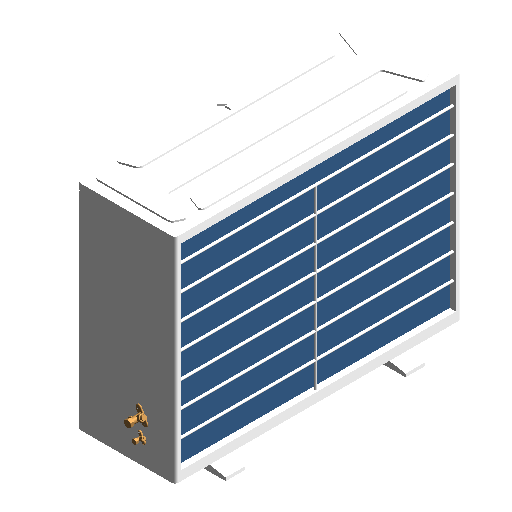

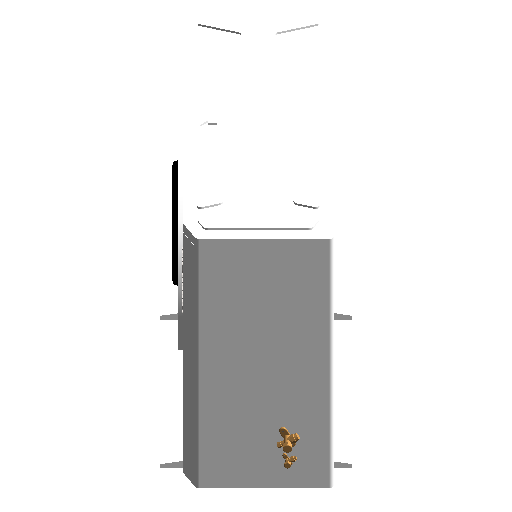

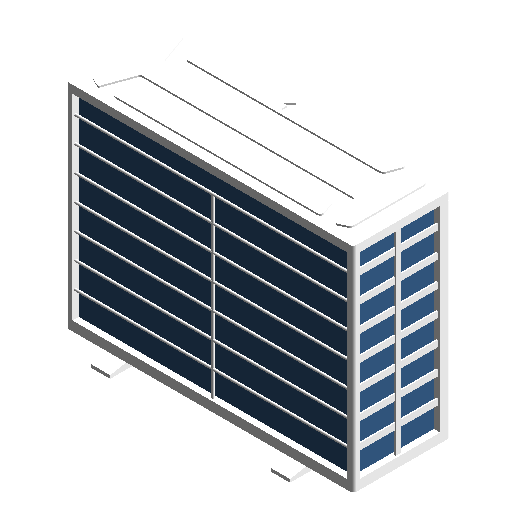

  • 3D
规格

MDVH-V80W/N1-TRP(F1)

  • 电气 - 负荷
    • 最大输入功率 4kW
    • 最大输入电流 18.1A
    • 制冷额定功率 2kW
    • 制热额定功率 1.95kW
  • 电气
    • 极数 1
    • IPLV(C) 7.4
    • 频率 50Hz
    • 额定电压 220V
    • APF 5.1
  • 标识数据
    • 序列号 ---
    • 设备类别 多联机室外机
    • 下游构件名称 ---
    • 类型注释 ---
    • 安装单位 ---
    • 安装位置 ---
    • 型号 MDVH-V80W/N1-TRP(F1)
    • 生产日期 ---
    • 维修次数 ---
    • 国标编码 30-44.25.00
    • 类型图像 ---
    • 制造商 美的
    • 维保单位联系人 ---
    • 设计寿命 ---
    • 所属空间 ---
    • 注释记号 ---
    • 设备状态 ---
    • 启用日期 ---
    • 安装单位联系电话 ---
    • 上游构件编码 ---
    • 部件代码 ---
    • 下游构件编码 ---
    • 设备巡检周期 ---
    • 维保单位联系电话 ---
    • 设备负责人 ---
    • 关联合同1 ---
    • 维保周期 ---
    • 关联合同3 ---
    • 维保单位 ---
    • 设备编码 ---
    • 安装单位联系人 ---
    • 上游构件名称 ---
    • 安装日期 ---
    • 说明 ---
    • 附件 ---
    • 成本 ---
    • 设备负责人联系电话 ---
    • 关联合同2 ---
    • URL ---
  • 尺寸标注
    • 连接管液管管径 9.53mm
    • 直径2 564mm
    • 网格高度 622mm
    • 固定支架长度 426mm
    • 连接管气管管径 15.9mm
    • 设备高度 712mm
    • 网格长度2 870mm
    • 距离7 93.08mm
    • 嵌套长度 91.4128706556809mm
    • 长度1 110mm
    • 设备宽度 910mm
    • 支脚高度 30mm
    • 板厚 30mm
    • 标签厚度 0.2mm
    • 支架出头长度 40.5mm
    • 设备深度 345mm
    • 网格长度1 285mm
    • 距离6 27.3mm
    • 直径1 534mm
    • 距离3 650mm
    • 距离9 30mm
    • 距离8 50mm
  • 机械 - 负荷
    • 名义制冷量 8kW
    • 名义制热量 9kW
  • 材质和装饰
    • 主体材质 ---
  • 机械
    • 可连接室内机最大数量 3
    • 噪音值(dB(A)) 54
    • 质量 49kg
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
