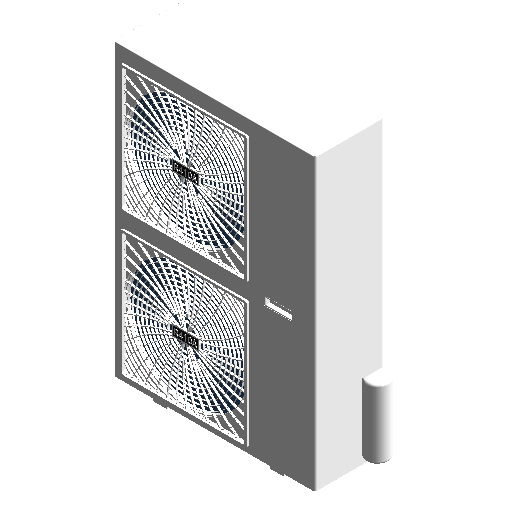

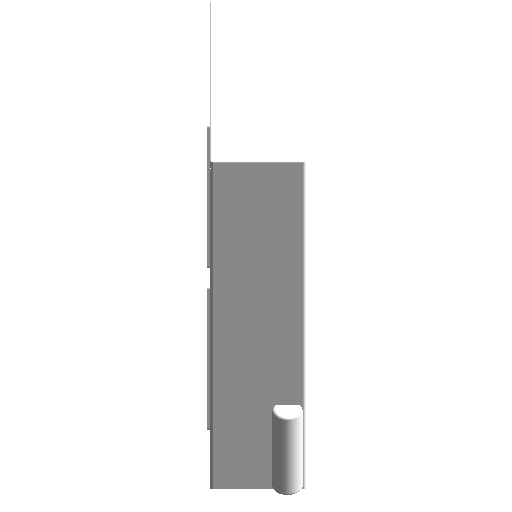

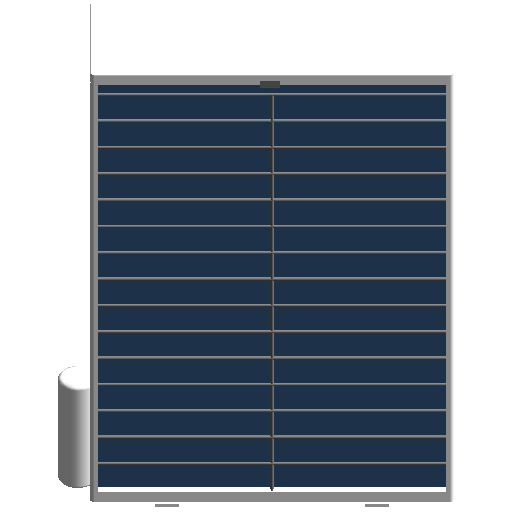

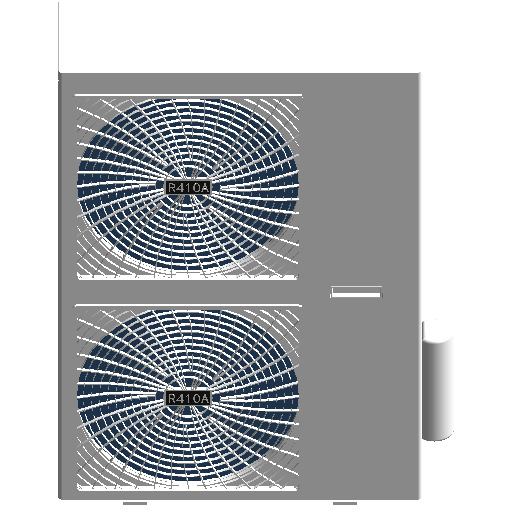

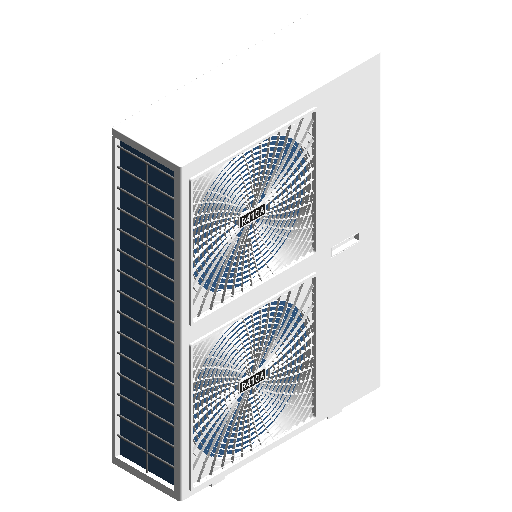

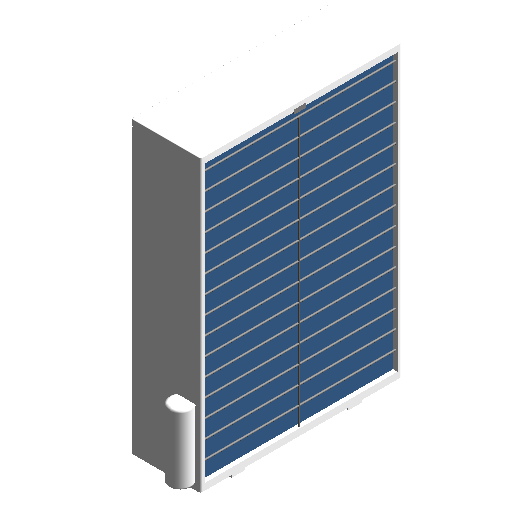

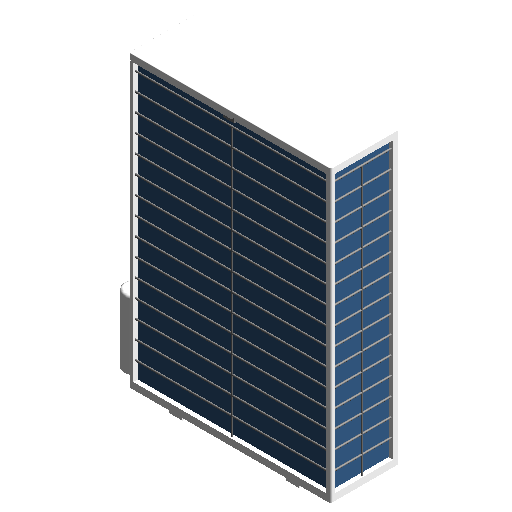

小多联-TR+S系列室外机-MDVH-V120~180W／N1-615TR(E1)

浏览量 109
下载量 81
收藏量 0
立即下载 收藏
  • 缩略图
  • 3D
规格

MDVH-V120W/N1-615TR(E1)

  • 电气 - 负荷
    • 最大输入电流 33A
    • 制冷额定功率 3.02kW
    • 制冷额定电流 13.7A
    • 制热额定功率 3.35kW
    • 最大输入功率 7.26kW
    • 制热额定电流 15.2A
  • 电气
    • 极数 1
    • APF 5.05
    • 额定电压 220V
    • IPLV(C) 7.3
    • 频率 50Hz
  • 标识数据
    • 附件 ---
    • 设备负责人联系电话 ---
    • 所属空间 ---
    • 下游构件编码 ---
    • 设备编码 ---
    • 成本 ---
    • 注释记号 ---
    • 安装单位 ---
    • 安装位置 ---
    • 维保单位联系人 ---
    • 型号 MDVH-V120W/N1-615TR(E1)
    • 启用日期 ---
    • 维修次数 ---
    • 维保单位 ---
    • 设备负责人 ---
    • 序列号 ---
    • 设备状态 ---
    • 国标编码 30-44.25.00
    • 设计寿命 ---
    • 上游构件名称 ---
    • 类型图像 ---
    • 维保单位联系电话 ---
    • 安装单位联系电话 ---
    • 下游构件名称 ---
    • 说明 ---
    • 制造商 美的
    • 设备类别 多联机室外机
    • 关联合同1 ---
    • 维保周期 ---
    • 关联合同3 ---
    • 生产日期 ---
    • 安装单位联系人 ---
    • 上游构件编码 ---
    • 安装日期 ---
    • URL ---
    • 部件代码 ---
    • 设备巡检周期 ---
    • 关联合同2 ---
    • 类型注释 ---
  • 尺寸标注
    • 距离5 70mm
    • 长度1 129.999999999995mm
    • 距离2 550mm
    • 设备宽度 902mm
    • 连接管液管管径 9.52mm
    • 标签厚度 0.2mm
    • 距离4 60mm
    • 板厚 30mm
    • 距离3 550mm
    • 支脚高度 30mm
    • 距离7 81.235mm
    • 距离1 92.89mm
    • 直径 550mm
    • 网格高度 1237mm
    • 高度1 40mm
    • 设备高度 1327mm
    • 距离6 27.06mm
    • 网格长度1 260mm
    • 网格长度2 862mm
    • 设备深度 320mm
    • 连接管气管管径 15.9mm
  • 机械 - 负荷
    • 名义制热量 14kW
    • 名义制冷量 12kW
  • 材质和装饰
    • 主体材质 ---
  • 机械
    • 噪音值(dB(A)) 55
    • 质量 101kg
    • 可连接室内机最大数量 7
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
