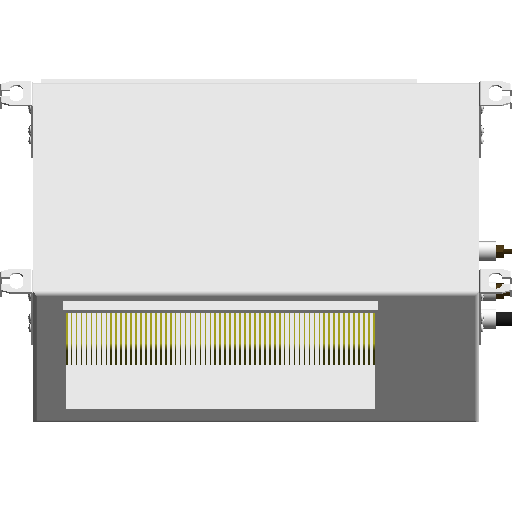

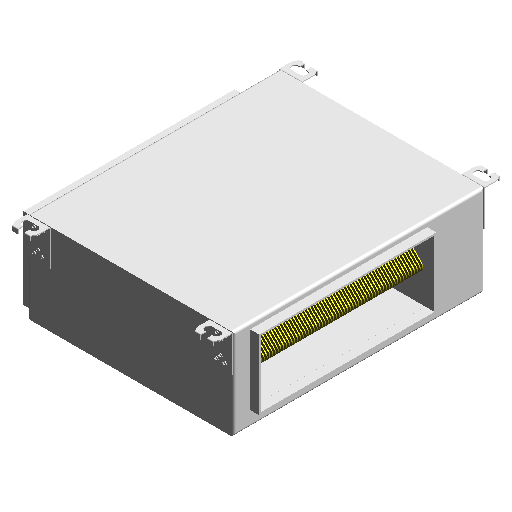

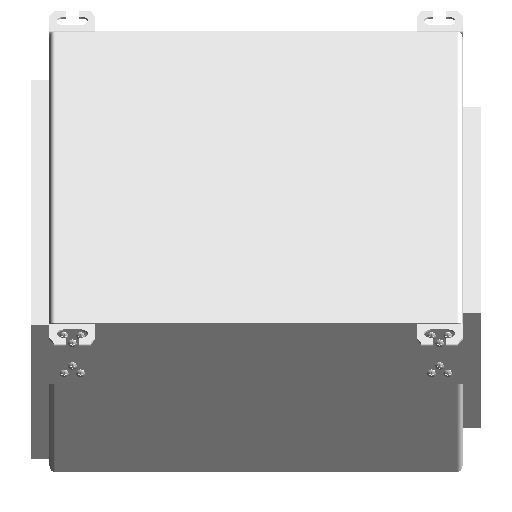

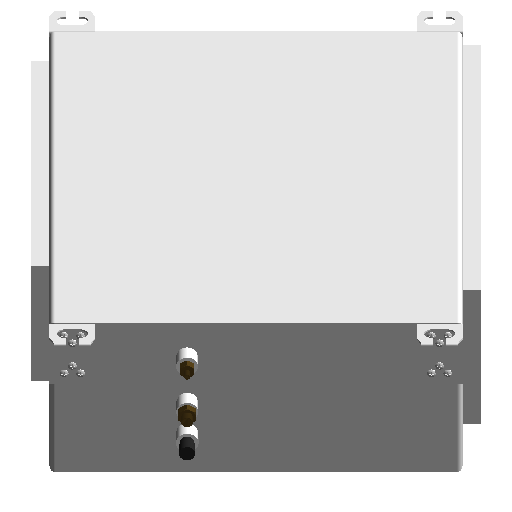

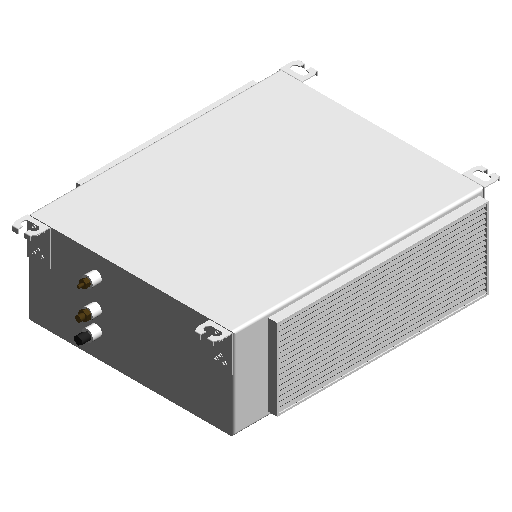

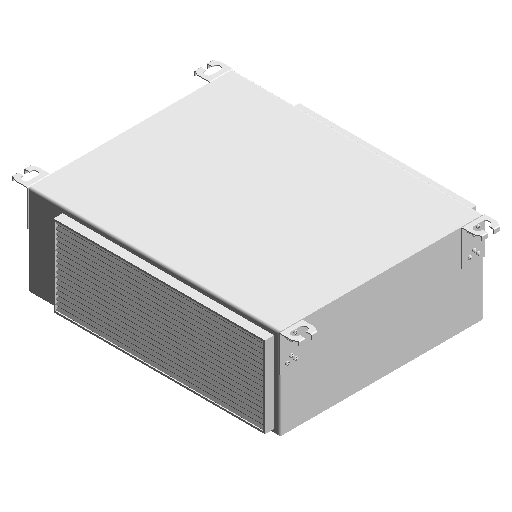

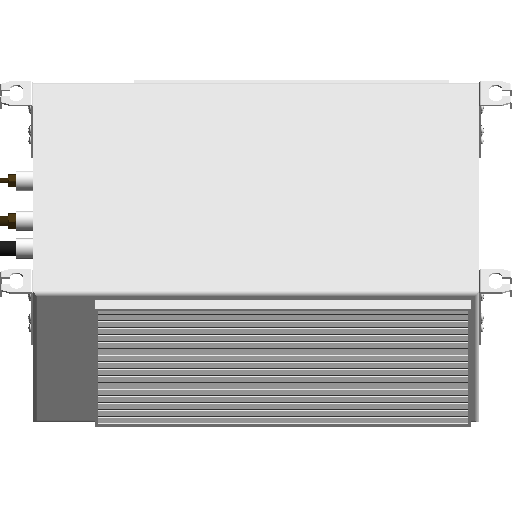

小多联-TR+mini Pro内机(标准型)-MDVH-J15~71T2／BP3DN1Y-TRP(B)

浏览量 119
下载量 71
收藏量 0
立即下载 收藏
  • 缩略图
  • 3D
规格

MDVH-J15T2/BP3DN1Y-TRP(B)

  • 电气
    • 极数 1
    • 额定电压 220V
    • 电辅热 1
    • 频率 50Hz
  • 标识数据
    • 附件 ---
    • 安装单位联系人 ---
    • 关联合同2 ---
    • 关联合同1 ---
    • 所属空间 ---
    • 国标编码 30-44.25.00
    • 安装位置 ---
    • 生产日期 ---
    • 序列号 ---
    • 设备巡检周期 ---
    • 设备负责人联系电话 ---
    • 维保单位 ---
    • 注释记号 ---
    • 启用日期 ---
    • 维保周期 ---
    • 型号 MDVH-J15T2/BP3DN1Y-TRP(B)
    • 类型图像 ---
    • 上游构件名称 ---
    • 部件代码 ---
    • 制造商 美的
    • 成本 ---
    • 设备类别 多联机室内机
    • 设计寿命 ---
    • 下游构件编码 ---
    • 安装单位 ---
    • 设备编码 ---
    • 维修次数 ---
    • 上游构件编码 ---
    • 说明 ---
    • 设备负责人 ---
    • 下游构件名称 ---
    • 安装日期 ---
    • 类型注释 ---
    • 设备状态 ---
    • 安装单位联系电话 ---
    • 关联合同3 ---
    • 维保单位联系电话 ---
    • 维保单位联系人 ---
    • URL ---
  • 尺寸标注
    • 设备深度 450mm
    • 设备宽度 550mm
    • 送风口高度 145mm
    • 送风口宽度 380mm
    • 回风口宽度 455mm
    • 回风口高度 170mm
    • 设备高度 199mm
    • 回风口边距 14.5mm
    • 连接管气管管径 12.7mm
    • 连接管排水管管径 25mm
    • 连接管液管管径 6.4mm
  • 机械 - 负荷
    • 名义制冷量 1500W
    • 电辅制热量 750W
    • 名义制热量 2550W
  • 材质和装饰
    • 主体材质 ---
  • 机械 - 流量
    • 标准风量 340m³/h
  • 电气 - 负荷
    • 额定功率 771W
    • 电辅额定功率 750W
  • 机械
    • 噪音值(dB(A)) 27-20
    • 质量 11.5kg
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
