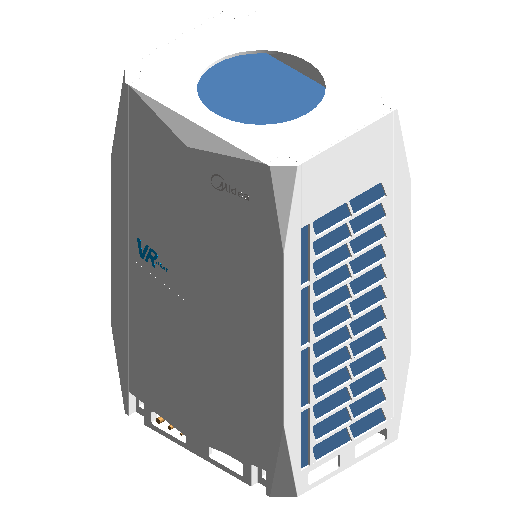

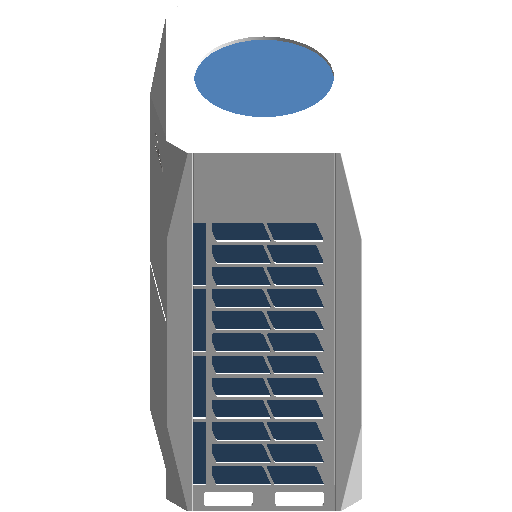

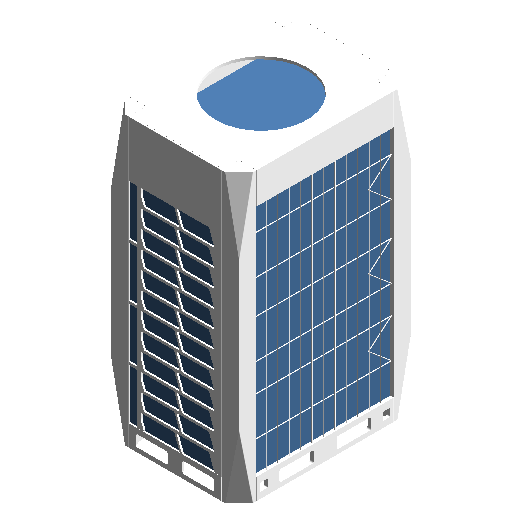

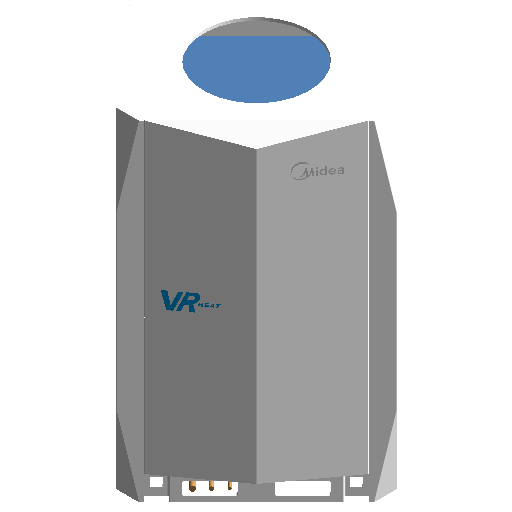

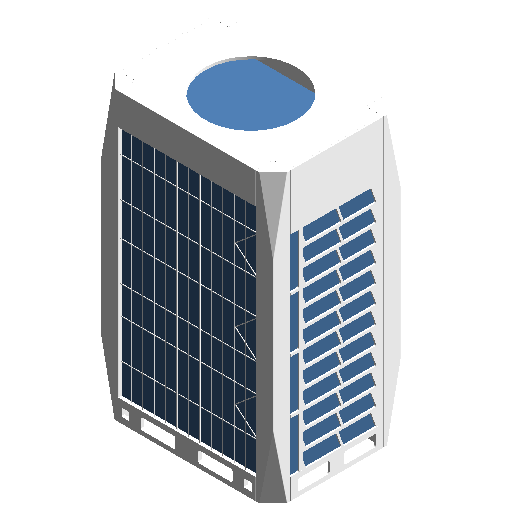

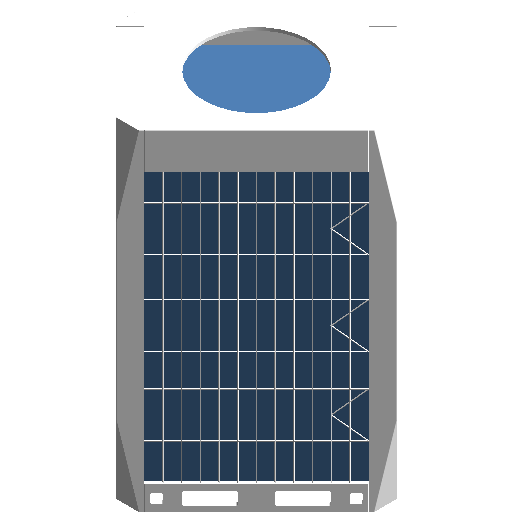

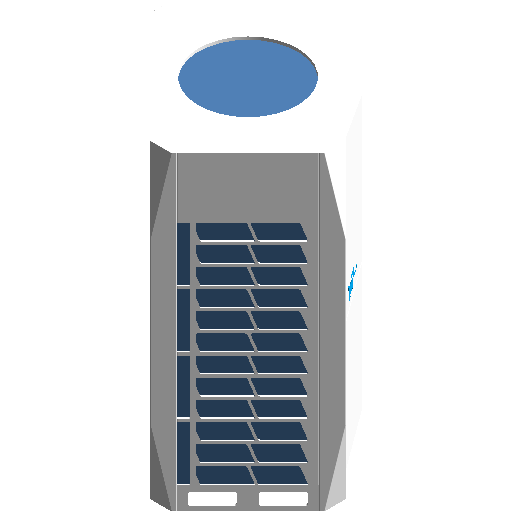

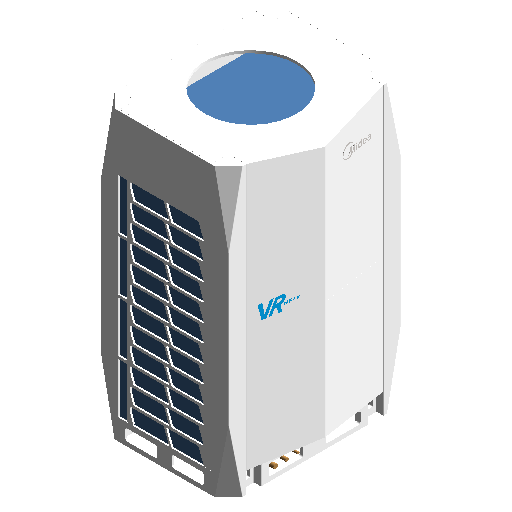

大多联-三管制多联机-MDV-252(8)~335(12)W／D2SN1T-8U1

浏览量 138
下载量 162
收藏量 1
立即下载 收藏
  • 缩略图
  • 3D
规格

MDV-252(8)W/D2SN1T-8U1

  • 电气 - 负荷
    • 制冷额定功率 5.41kW
    • 制热额定功率 5.79kW
  • 电气
    • 额定电压 380V
    • 极数 3
    • 频率 50Hz
    • IPLV(C) 10
  • 标识数据
    • 设备类别 多联机室外机
    • 安装单位 ---
    • 上游构件编码 ---
    • 说明 ---
    • 启用日期 ---
    • 生产日期 ---
    • 设备状态 ---
    • 设计寿命 ---
    • 维保周期 ---
    • 安装位置 ---
    • 类型注释 ---
    • 下游构件编码 ---
    • 设备负责人 ---
    • 类型图像 ---
    • 安装单位联系人 ---
    • URL ---
    • 安装日期 ---
    • 制造商 美的
    • 国标编码 30-44.25.00
    • 上游构件名称 ---
    • 下游构件名称 ---
    • 序列号 ---
    • 设备负责人联系电话 ---
    • 安装单位联系电话 ---
    • 设备巡检周期 ---
    • 关联合同1 ---
    • 所属空间 ---
    • 维保单位联系电话 ---
    • 关联合同3 ---
    • 设备编码 ---
    • 维保单位 ---
    • 注释记号 ---
    • 型号 MDV-252(8)W/D2SN1T-8U1
    • 成本 ---
    • 维保单位联系人 ---
    • 维修次数 ---
    • 附件 ---
    • 关联合同2 ---
    • 部件代码 ---
  • 机械
    • 压缩机类型 直流变频
    • 内外机连接率 50%~130%
    • 可连接室内机最大数量 24
    • 冷媒填充量 8kg
    • 冷媒种类 R410A
    • 压缩机数量 1
    • 质量 232kg
    • 风机类型 直流
    • 噪音值(dB(A)) 59
    • 风机数量 1
  • 尺寸标注
    • 连接管低压气管管径 25.4mm
    • 底部高度 120mm
    • 设备深度 790mm
    • 宽度2 613.8mm
    • 设备宽度 990mm
    • 边宽 100mm
    • 高度1 79.9999999999999mm
    • 连接管高压气管管径 19.1mm
    • 深度1 59.9999999999999mm
    • 设备高度 1635mm
    • 高度2 180mm
    • 连接管液管管径 12.7mm
    • 开窗直径 521.4mm
    • 网丝直径 5mm
  • 机械 - 负荷
    • 名义制热量 27kW
    • 名义制冷量 25.2kW
    • 排/吸气侧最高工作压力(MPa) 4.0/1.5
    • 静压(Pa) 0, 10, 20, 40, 80(可选)
  • 材质和装饰
    • 主体材质 ---
  • 机械 - 流量
    • 标准风量 10000m³/h
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
