大多联室内机-大风量新风机-MDV-D140T1／XFN1-B

浏览量 979
下载量 360
收藏量 5
立即下载 收藏
  • 缩略图

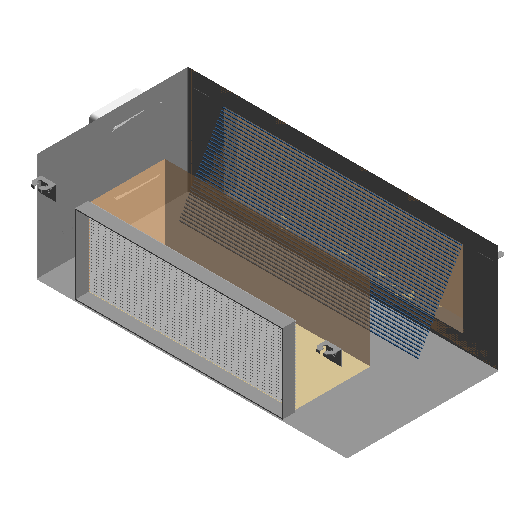

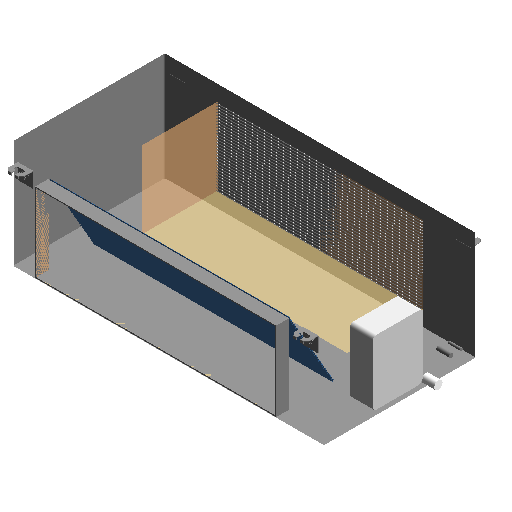

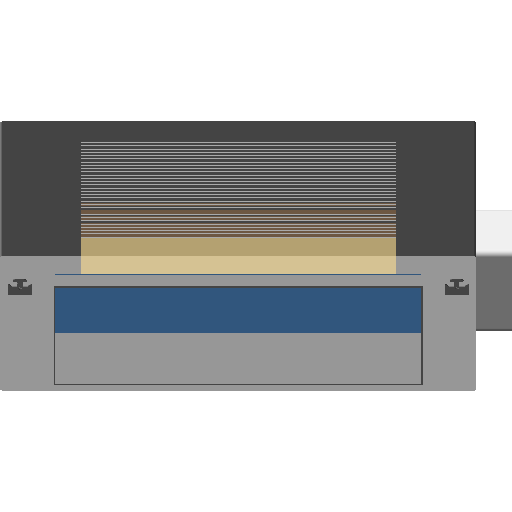

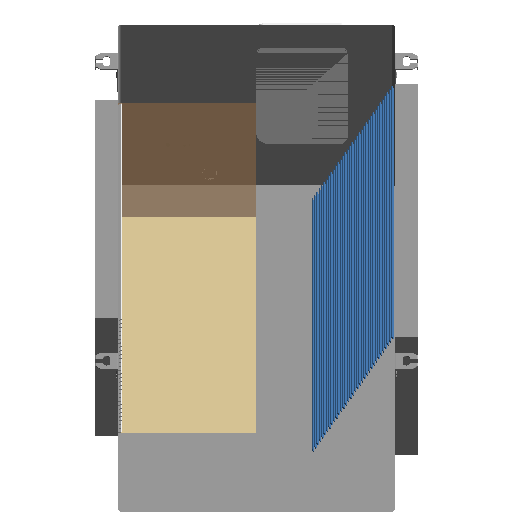

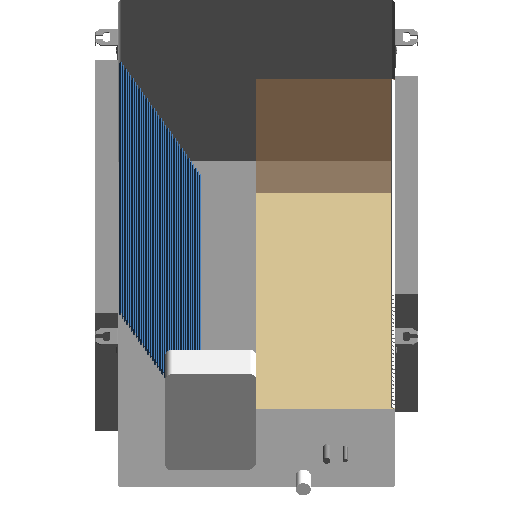

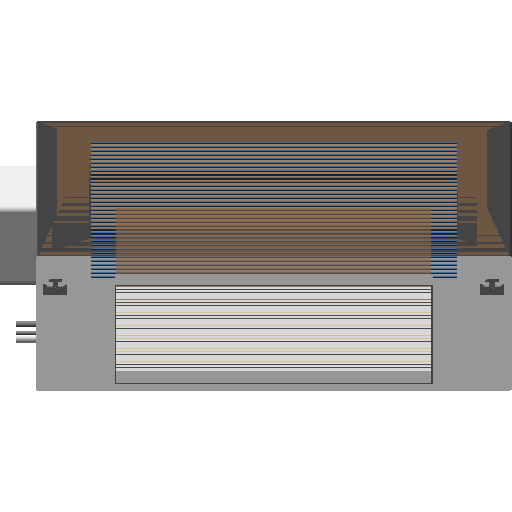

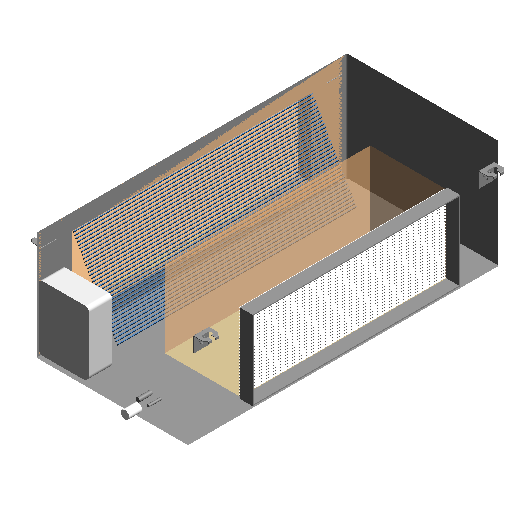

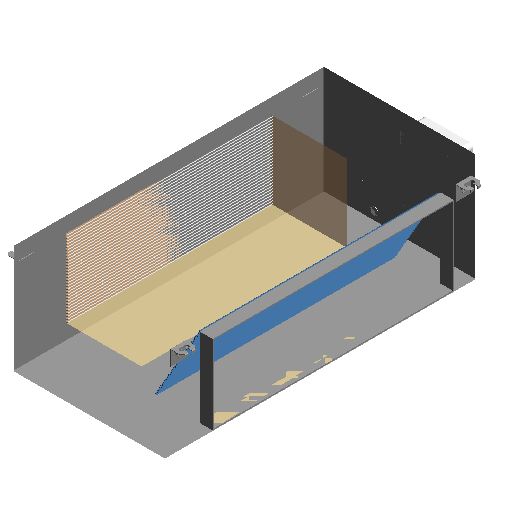

  • 3D
规格

MDV-D140T1/XFN1-B

  • 电气
    • 频率 50Hz
    • 极数 1
    • 额定电压 220V
  • 标识数据
    • 设备负责人联系电话 ---
    • URL ---
    • 安装日期 ---
    • 设备编码 ---
    • 设备类别 多联机室内机
    • 关联合同3 ---
    • 关联合同1 ---
    • 安装单位联系人 ---
    • 维保单位联系人 ---
    • 设备负责人 ---
    • 下游构件编码 ---
    • 关联合同2 ---
    • 制造商 美的
    • 国标编码 30-44.25.00
    • 类型图像 ---
    • 注释记号 ---
    • 设计寿命 ---
    • 成本 ---
    • 生产日期 ---
    • 安装单位 ---
    • 启用日期 ---
    • 说明 ---
    • 类型注释 ---
    • 安装单位联系电话 ---
    • 安装位置 ---
    • 设备状态 ---
    • 型号 MDV-D140T1/XFN1-B
    • 上游构件名称 ---
    • 维保单位 ---
    • 所属空间 ---
    • 维修次数 ---
    • 下游构件名称 ---
    • 序列号 ---
    • 维保单位联系电话 ---
    • 部件代码 ---
    • 维保周期 ---
    • 设备巡检周期 ---
    • 附件 ---
    • 上游构件编码 ---
  • 尺寸标注
    • 回风口边距 60mm
    • 送风口边距 60mm
    • 连接管气管管径 15.9mm
    • 长度1 1210mm
    • 回风口宽度 800mm
    • 设备深度 691mm
    • 回风口高度 300mm
    • 送风口宽度 930mm
    • 宽度1 591mm
    • 连接管液管管径 9.5mm
    • 长度2 930mm
    • 连接管排水管管径 32mm
    • 壁厚 4mm
    • 高度2 252mm
    • 高度1 346.410161513775mm
    • 设备高度 420mm
    • 送风口高度 300mm
    • 设备宽度 1300mm
  • 机械 - 负荷
    • 名义制冷量 14kW
    • 名义制热量 10kW
  • 材质和装饰
    • 主体材质 ---
  • 机械
    • 静压(Pa) 196
    • 质量 65kg
    • 噪音值(dB(A)) 49/45/43
  • 机械 - 流量
    • 标准风量 1200m³/h
  • 电气 - 负荷
    • 额定功率 0.5kW
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-04-08
构件有问题？点我反馈
构件品牌 Midea
